Универсальный Boot/Bench кабель для Сканматик 2 Pro

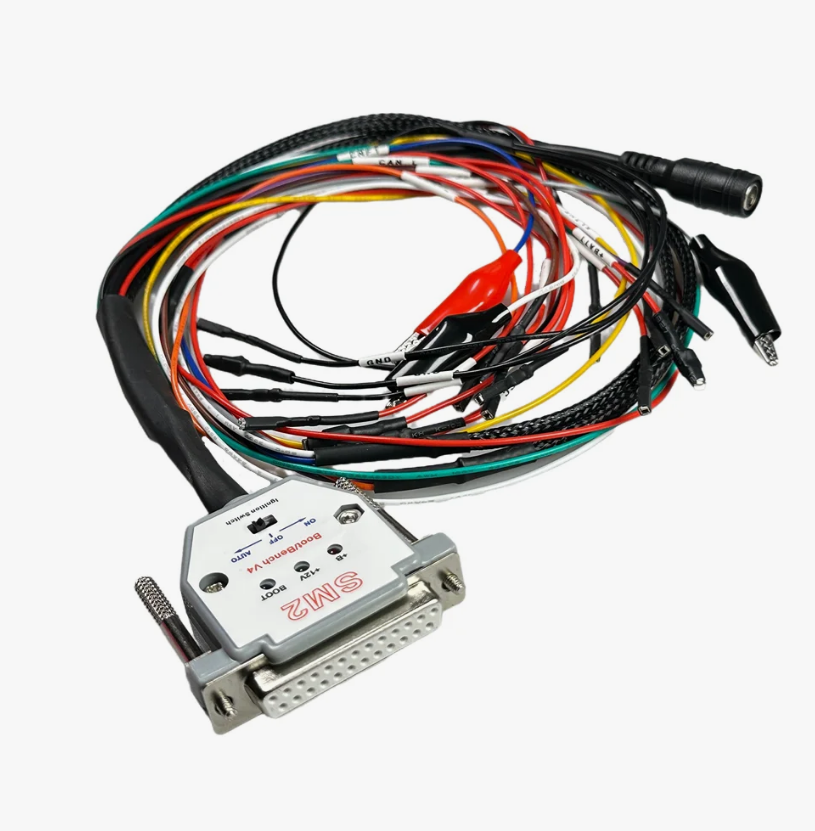

Универсальный Boot/Bench адаптер для Сканматик SM2/SM2PRO с автоматическим управлением подачей питания на блок и управлением BOOT.

Предназначен для работы с загрузчиками PCMflash, BitBox и др., где реализован принцип автоматического управления питанием.

Индикация:

• Зеленый - питание адаптера


• Красный - включение питания блока +12В


• Синий - включение BOOT, выводы CNF1, BOOT1 и BOOT2

Назначение проводов кабеля:

• +BATT / +VCC - красный +12В постоянный и в автоматическом режиме


• GND - черный


• CAN H - белый


• CAN L - зеленый


• K-Line - жёлтый


• GPT1 - коричневый


• GPT2 - оранжевый


• VPP - фиолетовый

• CNF1 - синий (для 53 модуля)(крокодил, внутреннее сопротивление 1кОм)


• BOOT1 - серый (для 53 модуля)(крокодил, внутреннее сопротивление 1кОм)


• BOOT2 - белый (для 53 модуля)(крокодил, внутреннее сопротивление 1кОм)

• Между выводами CAN-H и CAN-L установлен резистор 120 Ом.

Работает с модулями PCMflash № 53, 58, 71, 77 и др.
