Мультиплексор (MUX) предназначен для:

• автоматической настройки (подключения) диагностических линий CAN и K-Line адаптера "ECU-Link 3" на нужные контакты различных типов диагностических разъемов (OBD-II, J1939, Deutz и др.) транспортных средств (ТС) при выборе в программе "АВТОАС-КАРГО" соответствующей диагностируемой системы;
• ручного (произвольного) подключения диагностических линий CAN и K-Line адаптера "ECU-Link 3" к различным контактам диагностических разъемов ТС;
• тестирования диагностических разъемов ТС, путем проверки уровней напряжения (В) на их контактах, для оценки наличия на этих контактах диагностических интерфейсов от различных систем ТС и их корректности.

Проверка разъема OBD-II в программе "АВТОАС-КАРГО" с помощью мультиплексора «MUX CAN+KLine»

Использование мультиплексора в программе "АВТОАС-КАРГО" включается и выключается кнопкой "MUX" в правом верхнем углу окна выбора диагностируемой системы, рядом со статусом подключения адаптера. Специальный пункт MUX предусмотрен и в меню программы. В нем доступно включение/выключение, а также активация различных опций и функций мультиплексора.

Мультиплексор "MUX CAN+KLine" также заменяет переходники «DB15-CAN R», «DB15-1KLine», «DB15-3KLine», «DB15-9KLine», «DB15-WP», «DB15-KMZ EBS3».

Схема подключения мультиплексора «MUX CAN+KLine» к адаптеру «ECU-Link 3»

Функционально, мультиплексор представляет собой электронный коммутатор электрических цепей (информационных шин CAN и K-Line), соединяющий входы CAN и K-Line адаптера "ECU-Link 3" с нужными контактами диагностических интерфейсов ТС.

Коммутатор построен на базе 19 высококачественных полупроводниковых реле (типа KAQY212S), имеющих низкое переходное сопротивление в состоянии включенной электрической цепи. Низкое сопротивление коммутации гарантирует передачу импульсных информационных сигналов без сбоев, а также позволяет (с помощью встроенного АЦП) измерять уровни постоянных напряжений на контактах диагностических разъемов, с приемлемой точностью.

Входы и цепи питания мультиплексора защищены от воздействия импульсных помех и случайной «переполюсовки» питания элементами защиты: варисторами, супрессорами, само-восстанавливающимися предохранителями.

Мультиплексор управляется встроенным микропроцессором, посредством команд, поступающих от программы "АВТОАС-КАРГО", через диагностический адаптер «ECU-Link 3».

Питание мультиплексора осуществляется от бортовой сети диагностируемого ТС 12/24B.

Мультиплексор "MUX CAN+KLine" выполнен в пластмассовом корпусе, с логотипом ACELab. На корпусе расположен светодиодный индикатор и 2 разъема типа DВ15. Один, для подключения к адаптеру «ECU-Link 3», через кабель «DB15 – DB15», другой - для диагностических кабелей.

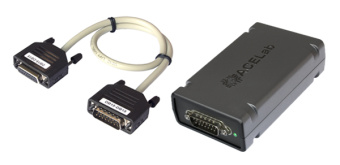

Мультиплексор «MUX CAN+KLine» и кабель «DB15–DB15»

• Габариты — 100 х 60 х 30 мм
• Масса — 110 г.
• Питание мультиплексора — от диагностического разъема автомобиля (+7В...+36В)
• Потребляемый ток — не более 100 мА при напряжении питания +12В
• Рабочая температура от - 40 до +80 град. С
• Коммутируемые диагностические интерфейсы — CANbus , K-Line (12/24В)
• Встроенная система измерения напряжения на контактах диагностического разъема ТС от 0 до +36 В
• Встроенная защита от переполюсовки и перенапряжения свыше +36В
• Встроенная защита от короткого замыкания и перенапряжения (выше +36В) по линиям K
• Защита линий K-Line мультиплексора от замыкания на +АКБ автомобиля
• Защита линий CAN H и CAN L мультиплексора от замыканий на массу и +АКБ автомобиля
• Защита линий K-Line мультиплексора ESD до 2 кВ
• Защита линий CAN H и CAN L мультиплексора ESD до 6 кВ
• Срок службы - 5 лет

• Мультиплексор «MUX CAN+KLine» - 1шт.
• Кабель «DB15–DB15» - 1 шт.
• Руководство пользователя - 1шт.
• Гарантийный талон - 1шт.
• Транспортная картонная упаковка — 1шт.

Пользователям мультиплексора «MUX CAN+KLine» изготовитель предоставляет следующие услуги:

• Технические консультации по телефонам +7 (863) 278-50-30, 278-50-40, 278-50-90 и электронной почте ace@acelab.ru.
• Гарантийный срок эксплуатации мультиплексора «MUX CAN+KLine» 1 год с момента продажи, кабеля «DB15 – DB15» 3 месяца.
