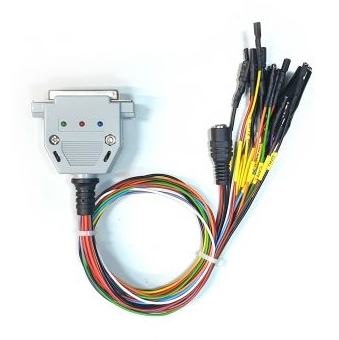

Универсальный адаптер для Сканматик SM2/SM2PRO + PCMflash с ручным и автоматическим управлением подачей питания на блок и управлением BOOT.
Индикация:
- Зеленый - питание адаптера
- Красный - включение питания блока POWER+12v (возможно ручное включение переключателем)
- Синий - включение BOOT, выводы CNF1, BOOT1 и BOOT2 (возможно ручное включение переключателем)
Назначение проводов кабеля:
- POWER+12v - красный
- GND - черный
- CAN H - белый
- CAN L - зеленый
- K-Line - жёлтый/чёрный
- GPT1 - оранжевый
- GPT2 - жёлтый
- VPP - фиолетовый
- VPROG_AUX - розовый
- CNF1 - голубой (для 53 модуля)(крокодил, внутреннее сопротивление 1кОм)
- BOOT1 - серый (для 53 модуля)(крокодил, внутреннее сопротивление 1кОм)
- BOOT2 - коричневый (для 53 модуля)(крокодил, внутреннее сопротивление 1кОм)
- Между выводами CAN-H и CAN-L установлен резистор 120 Ом.
Возможна работа с 53, 58, 71, 77 и др. модулями PCMflash. -
