PowerBox

Коммутационный прибор PowerBox for PCMflash предназначен для подключения блока управления к загрузчику программного обеспечения «на столе» и автоматической (если поддерживает загрузчик и адаптер J2534) или ручной коммутации напряжений питания и формирование сигналов RESET, BOOT, CNF1, GPT1, GPT2, WATCHDOG.

Совместим в автоматическом режиме с загрузчиками, которые используют для управления:

BOOT - OEM12, 12 контакт OBD-II.

Управление подачей питания - L-LINE, 15 контакт OBD-II.

Важно:

• В базовом комплекте кабеля не поставляются.


• Для работы с 71 модулем PCMflash переключатель BOOT должен быть в положении AUTO. (Индикатор BOOT должен светиться, при подаче питания на ЭБУ), переключатель ГПТ в положении 5  или 3,3 вольта (в зависимости от типа ЭБУ).


• В режиме MANUAL - питание нужно подавать именно переключателем на PowerBox , а не с внешнего источника.


• В режиме GPT позволяет работать c 3,3v, 5V и 12v сигналами.


Органы управления:

• Прибор оснащен тремя переключателями для обеспечения работы в разных режимах.


• Переключатель - POWER, управление питанием.


• Прибор имеет три режима подачи питания на ЭБУ:


• - OFF, выключено, позволяет снять все питающие и управляющие сигналы с разъёмов IDC-26 и DB-15.


• - MANUAL, включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы.


• -AUTO, автоматическое управление, в данном режиме управление питанием производит загрузчик сигналом L-Line (15 контакт OBD-II).


• Переключатель BOOT, одновременное управление сигналами BOOT, RESET и CNF1 (3,3 вольта):


• - OFF, выключено, позволяет снять все управляющие сигналы с разъёма DB-15.


• - MANUAL, включено, подтягивает RESET и BOOT к сигнальному минусу, а CNF1 к +3.3 вольтам.


• -AUTO, автоматическое управление, в данном режиме одновременное управление сигналами BOOT, RESET и CNF1 производит загрузчик (12 контакт OBD-II, OEM12).


• Для работы встроенного генератора с 71 модулем PCMflash, переключатель BOOT должен быть в положении MANUAL или AUTO.

Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:

• -RESET– 5,1 KОм (в ранние версии до s/n:2050 устанавливался 510 Ом )


• -BOOT – 510 Ом


• -CNF1 - 220 Ом

Шина CAN имеет терминальный резистор 120 Ом.

Для работы с процессорами Renesas, а также Tricore с GPT прибор оснащён переключателем, изменяющим уровни сигналов 3,3 вольта и 5 вольт.

Разъемы:

Прибор оснащен многоцелевыми разъемами, что позволяет гибко производить подключения.

USB разъем предназначен для подключение к компьютеру. Разъем требует подключение при задействовании встроенного преобразователя USB – UART, для обновления программного обеспечения прибора PowerBox, а также при программировании процессоров марки Renesas.

DC разъем предназначен для питания встроенной схемы прибора, а также подключаемого ЭБУ. Рекомендуются к применению только качественные блоки питания с выходным напряжением 12 вольт. При чтении пароля, когда это невозможно на автомобиле, нужно учитывать, что высоковольтные преобразователи в ЭБУ при старте потребляют достаточно большой ток, что может привести к срабатыванию защиты или даже вызвать к поломку блока питания.

J2534 разъем предназначен для подключение одноименного интерфейса с разъемом OBD-II.

Разъем имеет следующую схему подключения:

• 4 GND


• 5 GND


• 6 CAN-H


• 7 K-LINE


• 12 SELECT BOOT


• 13 VPP


• 14 CAN-L


• 15 L-LINE


• 16 POWER

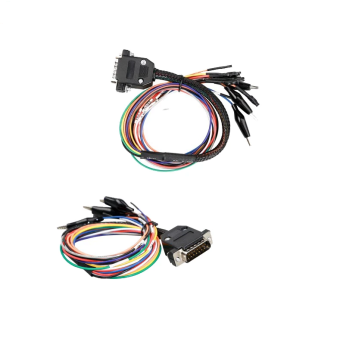

DB-15 разъем предназначен для подключение ЭБУ.

Разъем имеет следующую схему подключения:

• 1 RESET BROWN


• 2 VPP PURPLE


• 3 GPT2


• 4 CNF1 BLUE


• 5 VECU RED


• 7 CAN-H WHITE


• 9 VKEY ORANGE


• 10 BOOT GRAY


• 11 GND BLACK


• 12 GPT1


• 14 K-LINE YELLOW


• 15 CAN-L GREEN

IDC-26 разъем предназначен для подключение ЭБУ.

Разъем имеет следующую схему подключения:

• 1 GND SIGNAL


• 2 VECU


• 3 VPP (Pin 13 OBD-II, OEM13)


• 5 5V/3,3V


• 6 GND


• 7 RXD


• 8 TXD


• 10 WATCHDOG


• 11 5V/3,3V


• 12 K-LINE


• 13 CAN-H


• 14 CAN-L


• 15 GND


• 21 GND


• 23 GPT2


• 24 GPT1

Индикаторы:

• Светодиодный индикатор, расположенный рядом с переключателем 5V/3,3V указывает наличие напряжения 5V или 3,3V.


• Светодиодный индикатор VECU, VKEY указывает наличие напряжения VECU и VKEY.


• Светодиодный индикатор 12V указывает наличие питающего напряжения.


• Светодиодный индикатор BOOT указывает наличие напряжения 3.3 вольта на выходе CNF1, подтяжки к минусу на BOOT и RESET, а так же указывает на режим GPT  (светиться - 71 модуль\ выключен - 53 модуль).
