CombiBox для Combiloader

CombiBox - устройство для подключения блоков к загрузчику CombiLoader и адаптеру DiaLink "на столе" и коммутации напряжений питания, сигналов GPT1, GPT2 и формирование сигналов Boot, CNF1.

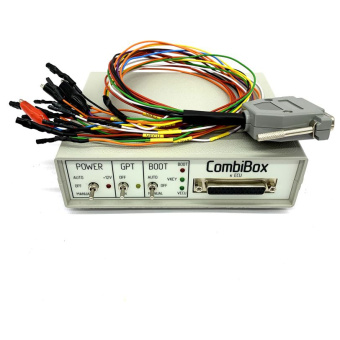

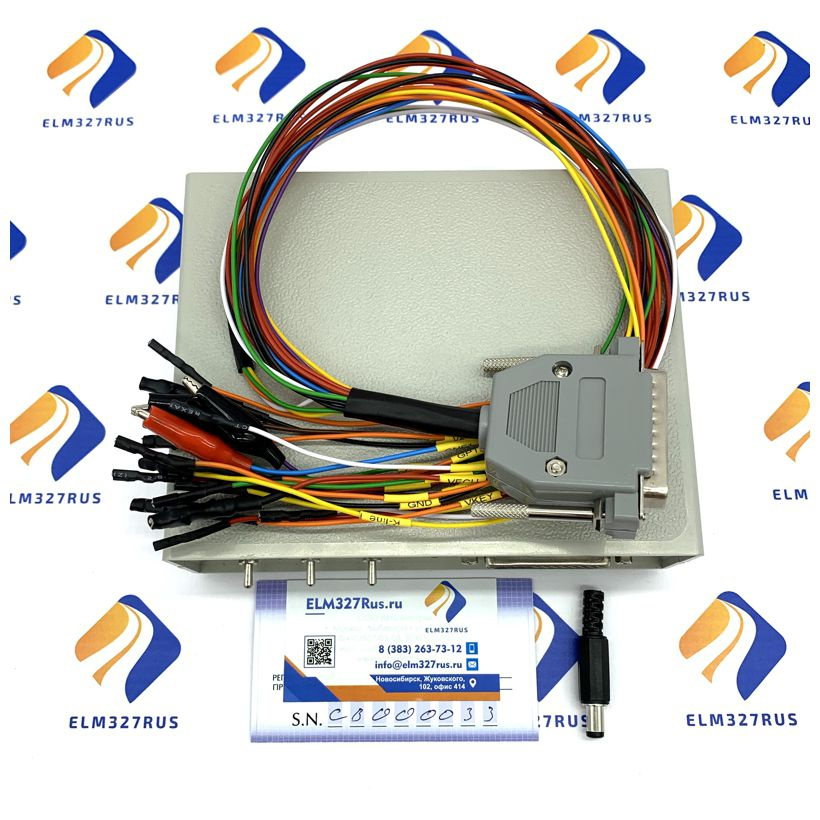

На основной панели прибора расположен разъём DB-25, предназначенный для подключения блока через универсальный кабель, входящий в комплект поставки. Каждая линия кабеля имеет свою маркировку. Кабель оснащен дополнительными парами контактов по цепям VECU и VKEY, что позволяет подавать до восьми питающих напряжений (четыре маленьких контакта и четыре больших). Для удобства эксплуатации линии GPT1 и GPT2 выведены отдельным пучком вместе с дополнительными CAN-H и CAN-L.

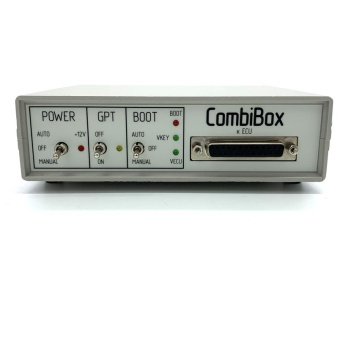

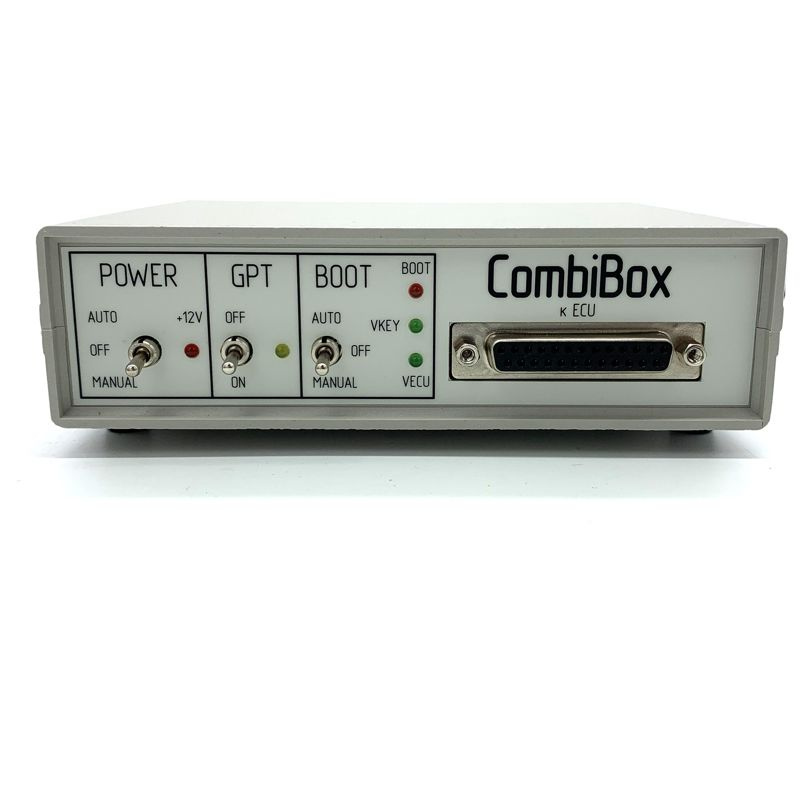

Также на передней панели расположены три переключателя:

1. POWER - для управления питанием. Предусмотрено три режима: OFF, AUTO и MANUAL.
2. GPT - для активации данного режима.
3. BOOT с тремя режимами:
   OFF - выключено, позволяет снять все управляющие сигналы с разъёма DB-25.
   MANUAL - включено, подтягивает BOOT к сигнальному минусу, а CNF1 к +3.3 вольтам.
   AUTO - автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик CombiLoader.

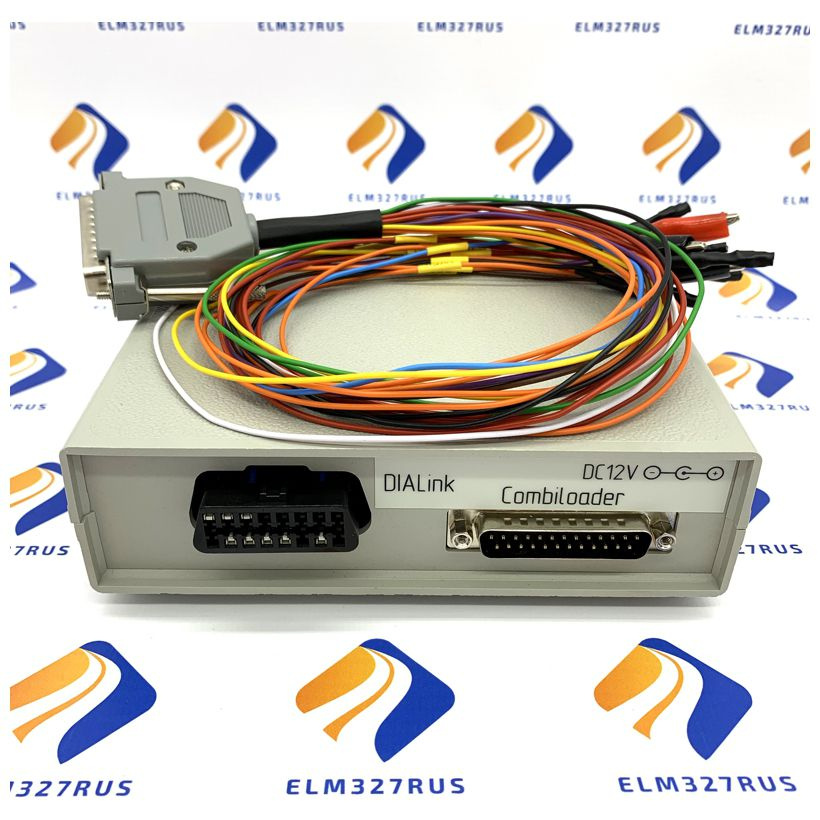

На задней панели расположены разъёмы для подключения адаптера DiaLink (схема подключения 4 GND, 5 GND, 6 CAN-H, 7 K-LINE, 14 CAN-L, 15 L–LINE, 16 POWER) и загрузчика CombiLoader.

Для работы CombiBox необходимо подать стабилизированное напряжение питания 12В. Разъём питания входит в комплект. Обратите внимание на соблюдение полярности при распайке кабеля - неправильная подача питания может привести к выходу CombiBox и подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.

Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:

• RESET - 5,1 КОм (для st10)
• BOOT - 510 Ом
• CNF1 - 510 Ом
• CAN - 120 Ом
