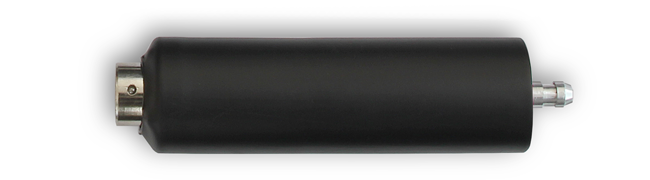

Датчик абсолютного давления «ДАД 2 БАР»

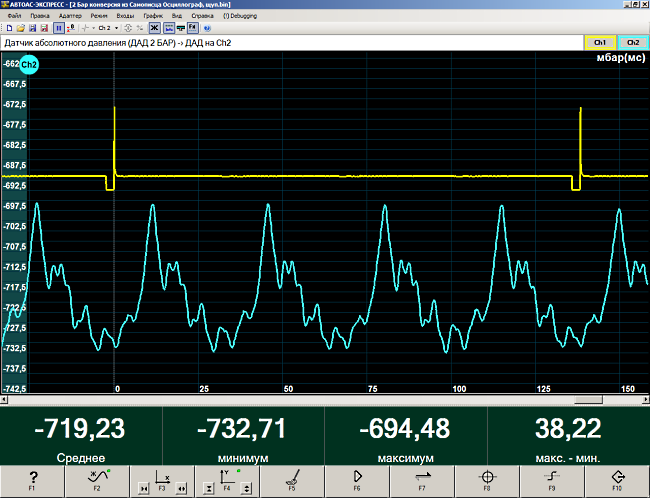

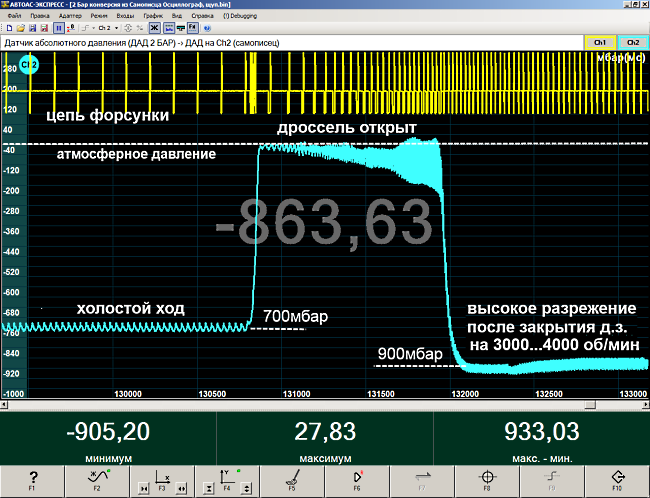

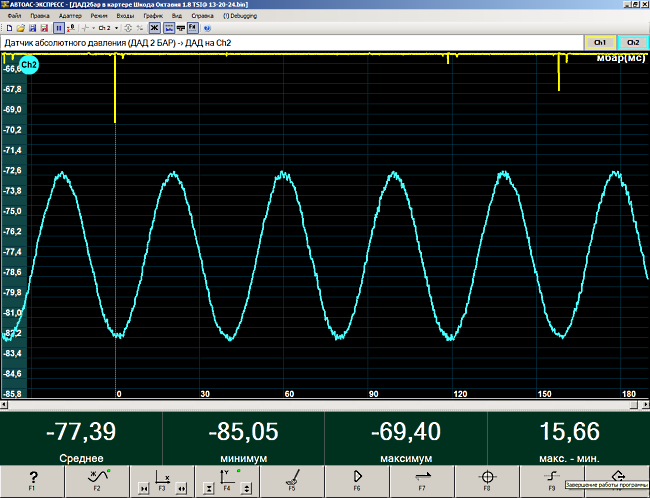

Датчик абсолютного давления «ДАД 2 БАР» предназначен для диагностирования автомобильных двигателей с искровым зажиганием и дизельных двигателей. Датчик позволяет измерять величину давления и регистрировать график давления газов в впускном коллекторе, картере или на выходе выхлопной трубы, при работе двигателя, а также в режиме стартерной прокрутки. Датчик используется совместно с компьютерными приставками «АВТОАС-ЭКСПРЕСС 2», «АВТОАС-ЭКСПРЕСС 2М».

Датчик питается напряжением + 5 Вольт от компьютерной приставки «АВТОАС-ЭКСПРЕСС 2», «АВТОАС-ЭКСПРЕСС 2М».

Выходной сигнал датчика подается на вход приставки и отображается на мониторе ноутбука или ПК. Описание применения датчика приведено в подсказке к программе «АВТОАС-ЭКСПРЕСС 2»: режим «Датчик абсолютного давления (ДАД 2 БАР)». Вызов справки производится с помощью функциональной клавиши F1.

Технические характеристики

Датчик абсолютного давления «ДАД 2 БАР»

Максимальное рабочее давление (избыточное), кПа: 150 (1,5 бар; 1500 мбар)

Минимальное рабочее давление (разрежение), кПа: -80 (-0,8 бар; -800 мбар)

Максимально допустимое давление перегрузки (избыточное), кПа: 280 (2,8 бар)

Диапазон выходного напряжения, В: от 0,2 ± 0,05 (-0,8бар) до 2,5 ± 0,05 (1,5 бар)

Выходное напряжение при давлении 1000 мбар (750 мм рт. ст.), В: 1,0 ± 0.05

Напряжение питания от «АВТОАС-ЭКСПРЕСС 2», В: 5 ± 0.3

Ток, потребляемый от источника питания, не более, мА: 7.5

Масса датчика (без кабеля), не более, кг: 0,15

Датчик предназначен для эксплуатации в следующих условиях:

Температура окружающего воздуха от плюс 5 до плюс 45 град. С

Относительная влажность воздуха до 85% при температуре 25 град . С.

Время непрерывной работы датчика при регистрации давления в впускном коллекторе и картере двигателя не лимитируется.
