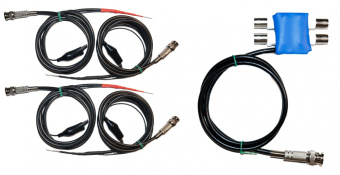

Комплект щуп-игла х4

Комплект щуп-игла х4 используется для сравнительной диагностики форсунок и первичных цепей зажигания.

Предназначен для подключения:

1. К электромагнитным форсункам в фазированных и попарно-параллельных системах впрыска топлива. Позволяет записывать сигнал одновременно с 4х форсунок, используя при этом только один аналоговый вход осциллографа.

2. К первичной цепи индивидуальных катушек зажигания. Позволяет записывать сигнал одновременно с 4х катушек зажигания, используя при этом только один аналоговый вход осциллографа.

Примечание: в резистивном смесителе сигналов используется резисторные делители, поэтому на осциллограмме будут отображены не абсолютные значения, а относительные, которые будут зависеть от бортового напряжения автомобиля в момент измерения и количества задействованных игл.

Внимание! Хотя бы один из подключенных щупов должен быть заземлен.
