Осциллограф DSO138 — это окно в мир обработки сигналов для диагностики электронных схем

Цифровой осциллограф начального уровня DSO138 рассчитан для применения в радиолюбительской практике и образовательных целях. Он отлично подойдет для первого знакомства с параметрами сигналов и их анализа.

 В осциллографе реализованы базовые функции, но этого вполне достаточно, чтобы посмотреть форму сигнала и оценить напряжение, ток, частоту, ширину импульса, скважность. Даже с учетом частотного диапазона в 200 кГц, в пределах которого прибор может выполнять точные измерения, можно работать с низкочастотными звуковыми сигналами. Длина записи 1024 байт позволяет проанализировать стабильный синусоидальный сигнал.

 Сердцем DSO138 выступает микропроцессор на основе ядра ARM Cortex M3. Он обрабатывает сигнал, управляет выводом данных на экран, органами управления лицевой панели прибора, а также решает другие задачи. Сигнал передается в память 2,4-дюймового ЖК-дисплея, а затем выводится на экран с разной яркостью. Для работы устройства потребуется источник питания на 8-12 В.

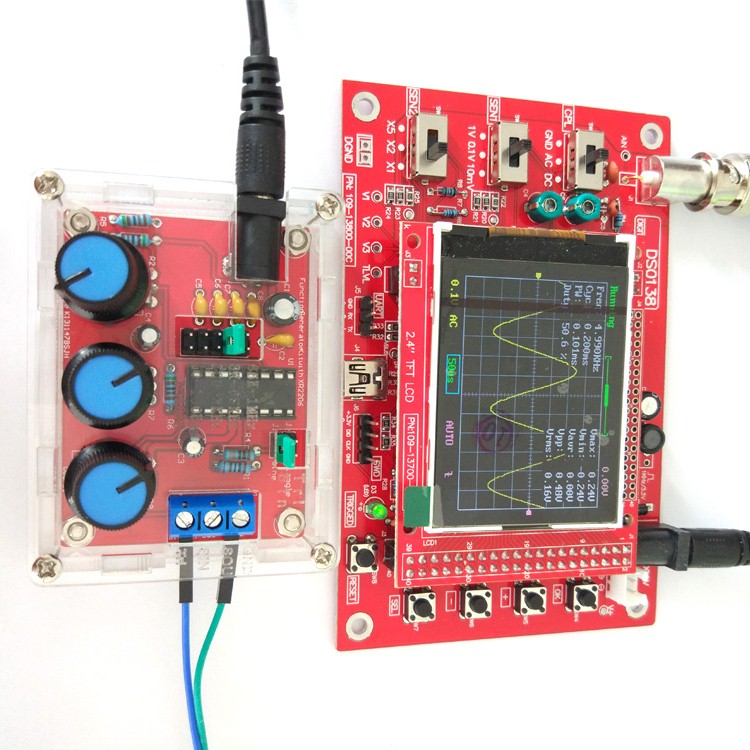

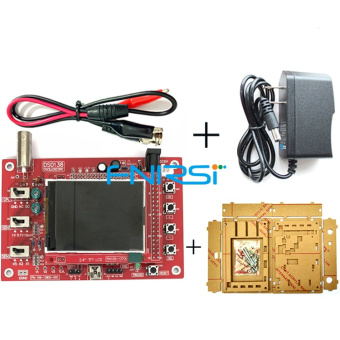

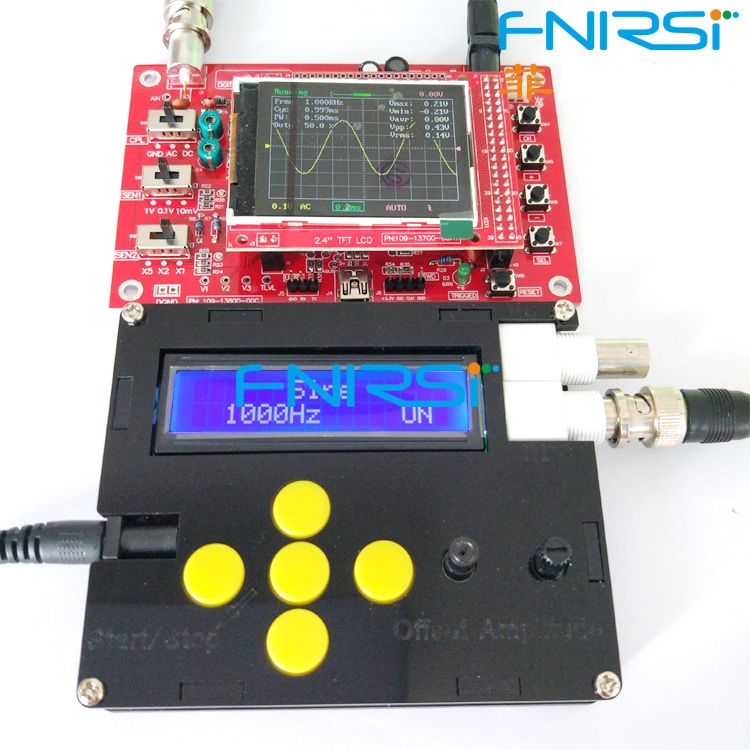

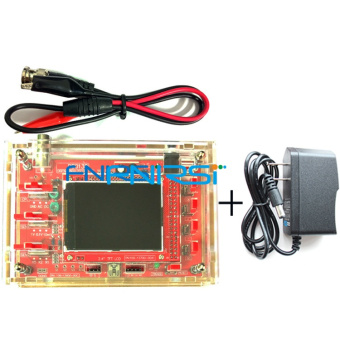

Данная модель идет в собранном виде в комплекте с акриловым прозрачным корпусом. Это избавит вас от хлопот по сборке и монтажу электронных SMD-компонентов. Проект осциллографа идет с частично открытым исходным кодом, что позволяет вносить собственные доработки в DSO138, добавлять новые или усовершенствовать готовые функции. Производитель постоянно обновляет прошивку (программное обеспечение) прибора для улучшения его производительности и повышения качества и достоверности отображаемой информации.

Управление прибором

На передней панели осциллографа расположены: дисплей, переключатели режимов работы и управляющие клавиши, применяемые для управления захватом сигналов и их отображения. Меню управления предоставляет простой доступ к командам прибора. Прибор способен запоминать осциллограммы и имеет автоколебательный, однократный и нормальный режимы развертки.

Калибровка

Перед началом работы нужно произвести калибровку осциллографа DSO138. Для этого подсоединить зонд к высокочастотному разъему типа BNC, а к петле сигнала самотестирования подключите красный зажим типа «крокодил». Чёрный зажим не подключайте.

Переключатель «CPL», отвечающий за установку типа входного напряжения установите в положение «AC» либо «DC», два других переключателя – «SEN1» и «SEN2» в положения «0,1V» и «Х5», соответственно. При помощи кнопки «SEL» сдвиньте курсор на указатель времени и установите период развертки 0,2 mS. На дисплее отобразится меандр. Если сигнал выше и ниже центральной линии, то выделите левую стрелку нажатием на кнопку «SEL» и она станет бирюзового цвета. Далее клавишами «+» и «-» уставите нулевую линию, нажмите и удерживайте кнопку «ОК» 3 сек. Сигнал станет симметричным относительно «0».

Если прямоугольные импульсы отображаются с закруглёнными углами или наблюдается выброс по фронту импульса, то поворачивайте отверткой конденсатор C4 до тех пор, пока не добьетесь более прямоугольного фронта. Переключатель «SEN1» должен быть в положении «0,1V», а для регулировки при помощи конденсатора С6 в положение «1V».
