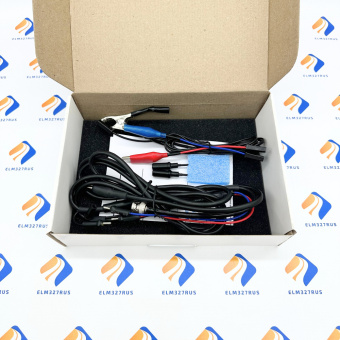

Дифференциальный щуп для АВТОАС-ЭКСПРЕСС

Дифференциальный щуп предназначен для регистрации электрических сигналов датчиков и исполнительных механизмов системы управления ДВС, а также электрических сигналов других систем автомобиля совместно с приставкой АВТОАС-ЭКСПРЕСС.

Щуп может использоваться взамен штатного щупа-делителя напряжения. Дифференциальный щуп является электронным усилителем с двумя входами положительной и отрицательной полярности, выходной сигнал которого равен разности входных напряжений, умноженной на коэффициент передачи щупа. Выход щупа имеет разъём BNC. Питание (+5В) щупа - от приставки АВТОАС-ЭКСПРЕСС.

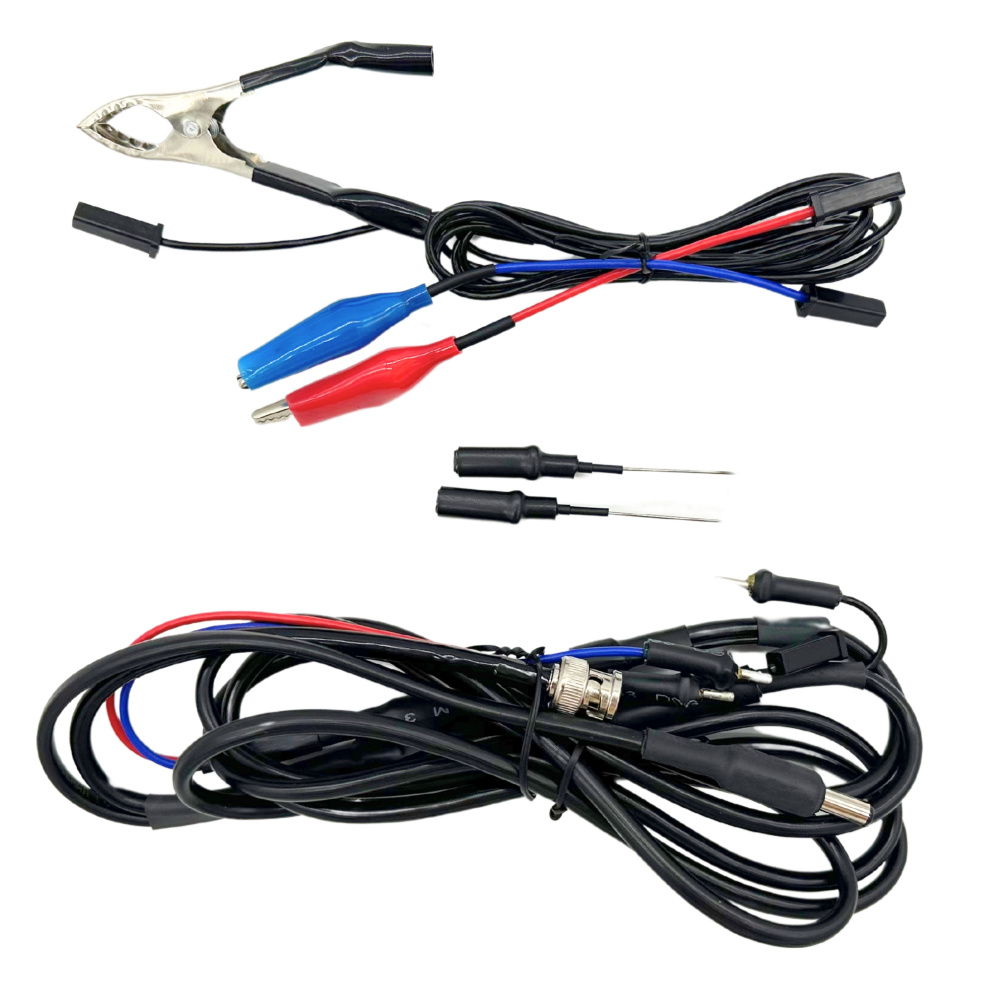

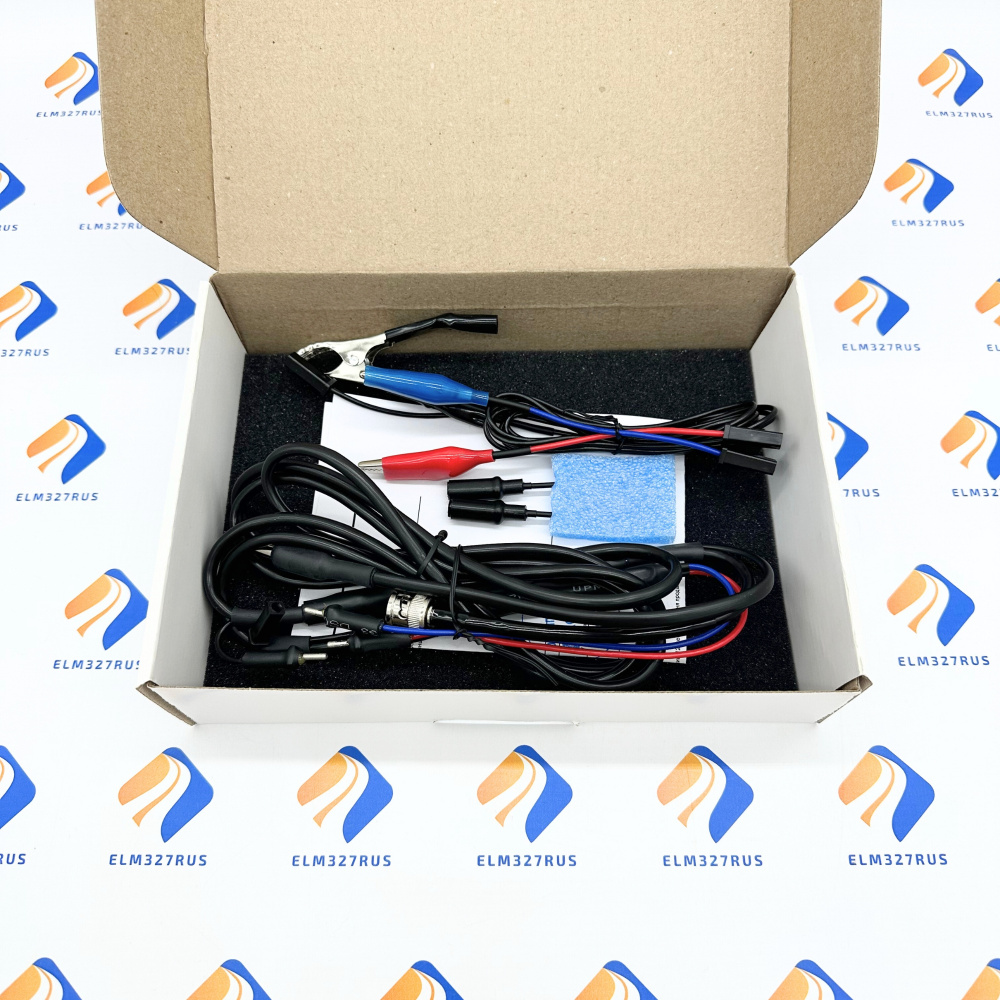

Дифференциальный щуп, комплект поставки

Щуп позволяет регистрировать выходные сигналы датчиков, относительно цепи массы на разъёме датчика: вход щупа с положительной полярностью подключается к выходной цепи, а вход с отрицательной полярностью – к цепи массы датчика.

Подключение дифференциального щупа к разъему датчика

Дифференциальное подключение позволяет регистрировать сигнал с минимумом помех. Кроме этого, высокое входное сопротивление входов щупа исключает вероятность каких-либо нежелательных последствий, при случайном подключении цепи массы приставки к цепи стабилизированного питания датчика, от ЭБУ.

Дифференциальный щуп может использоваться для регистрации сигналов управления топливными форсунками и сигналов первичной цепи системы зажигания.

Подключение дифференциального щупа к первичной цепи ИКЗ
