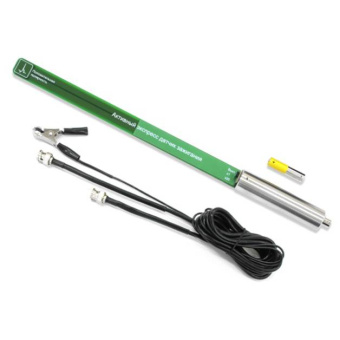

Активный экспресс датчик зажигания для АВТОАС-ЭКСПРЕСС

Активный экспресс датчик зажигания применяется для бесконтактного контроля формы импульсных сигналов в электрических цепях системы зажигания, а так же в электроцепях других элементов системы управления двигателей внутреннего сгорания.

Датчик работает совместно с компьютерными приставками Автоас-Экспресс М или Автоас-Экспресс 2МК3 взамен штатного “ёмкостного экспресс датчика”.

Основное отличие от штатного “ёмкостного экспресс датчика“ - наличие встроенного усилителя сигнала. Это позволяет бесконтактным способом контролировать форму импульсных сигналов в электрических цепях с низкой напряженностью внешнего электромагнитного поля.

Функциональные особенности датчика:

• Включение питание и изменение чувствительности датчика выполняется при помощи переключателя режимов.
• В положении переключателя “x1“ (режим низкой чувствительности) можно производить регистрацию сигналов с высоковольтных проводах системы зажигания.
• Положение “x20“ (режим высокой чувствительности) используется для контроля формы импульсных сигналов с низкой напряженностью электрической составляющей электромагнитного поля.

Технические характеристики:

• Входное сопротивление устройства отображения сигнала датчика, не менее, МОм: 0,7
• Максимальный диапазон выходного напряжения на нагрузке 1МОм, В: ± 1,5
• Напряжение питания, В: от 0,8 до 1,8
• Ток, потребляемый датчиком во включенном состоянии от элемента питания, не более, мА: 3,5
• Время непрерывной работы датчика от нового элемента (alkaline*) типа ААА - не менее 100 часов.
• Размер датчика (без кабеля), не более, мм: 390*24*24
• Масса датчика (без кабеля), не более, кг: 0,1
• Длина штатного соединительного кабеля, м: 2,0 +-0,1

Датчик предназначен для эксплуатации в следующих условиях:

• Температура окружающего воздуха от плюс 5 до плюс 45 град. С.
• Относительная влажность воздуха до 85% при температуре 25 г. С.
