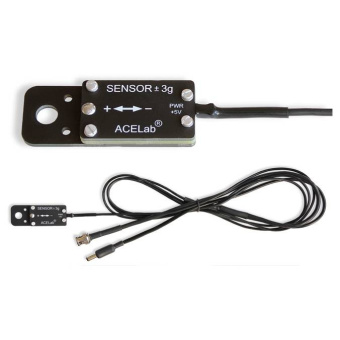

Акселерометр (датчик) SENSOR ± 3g используется совместно с приставкой АВТОАС-ЭКСПРЕСС 2МК3 для диагностики поршневых ДВС путем оценки равномерности работы цилиндров, в основном на режиме холостого хода.
Последовательное сгорание смеси в цилиндрах создает импульсы крутящего момента, который вызывает равный по величине, но противоположный по направлению реактивный момент. Реактивный момент передается на опоры и вызывает колебания двигателя. Оценка равномерности работы цилиндров производится визуальным сравнением формы мгновенных виброускорений, регистрируемых датчиком "SENSOR ± 3g", закрепленным в верхней части двигателя.
Возможное место крепления акселерометра
Установка акселерометра на шпильке крепления ИКЗ.
Сниженный вклад одного из цилиндров. Режим холостого хода. Автомобиль Mitsubishi. Синий график - сигнал "SENSOR ± 3g".
Белый график - нормированный сигнал ускорения: сигнал акселерометра фильтруется (сглаживается, для подавления помех); участки начала отклонения двигателя в сторону, противоположную вращению коленчатого вала, привязываются к общему уровню. Желтый график - сигнал от щупа-делителя, расположенного рядом с ИКЗ одного из цилиндров: сигнал наводки от ИКЗ использован для синхронизации.
Момент перехода от режима холостого хода к свободному разгону коленчатого вала, при резком открытии дроссельной заслонки. Автомобиль Skoda Octavia.
Резкое открытие дросселя. Небольшой провал в начале свободного разгона. Синхронизация от сигнала управления форсункой. Автомобиль Kia Rio.
Конечный участок выбега с высоких оборотов с выключенным зажиганием. Дроссельная заслонка удерживается открытой. Компрессия равномерная. Автомобиль Kia Rio. Технические характеристики:
- Акселерометр "SENSOR ± 3g".
- Максимальное ускорение, g: ± 3.
- Число измерительных осей: 1.
- Выход: закрытый, без постоянной составляющей (через емкость).
- Чувствительность датчика, мВ/g: 330 ± 30.
- Диапазон выходного напряжения, В: ± 1,5.
- Частотный диапазон, Гц: 1...400.
- Напряжение питания от «АВТОАС-ЭКСПРЕСС 2», В: 5 ± 0.3.
- Ток, потребляемый от источника питания, не более, мА: 1.5.
- Габаритные размеры (без кабеля), мм: 65х25х10.
- Длина кабеля датчика, м: 2,3.
- Масса датчика: не более, кг: 0,05.
Датчик предназначен для эксплуатации в следующих условиях:- Температура окружающего воздуха от плюс 5 до плюс 45°С.
- Относительная влажность воздуха до 85% при температуре 25°С.
- Время непрерывной работы датчика не лимитируется.
-
