Осциллограф Постоловского 4

 Есть возможность преобретения в кредит на очень выгодных условиях!

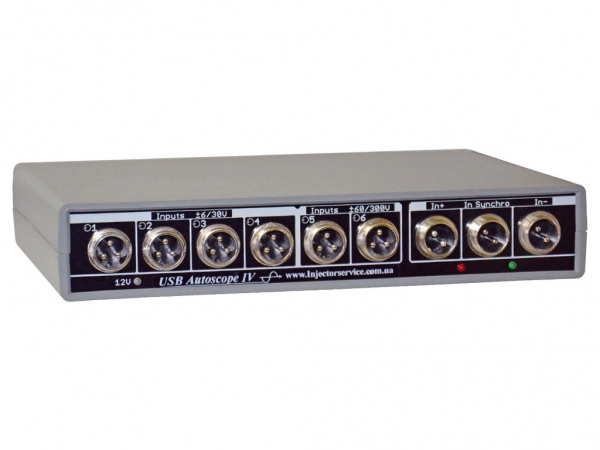

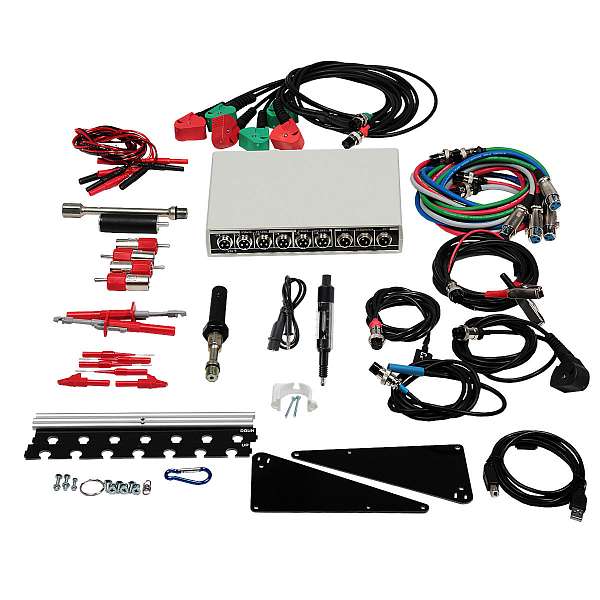

USB Autoscope IV USB Осциллограф Постоловского (полная комплектация) цифровой осциллоскоп. Служит для диагностики неисправностей электронных систем автомобилей и тестирования исполнительных механизмов бензиновых и дизельных двигателей.

Прибор обеспечивает универсальную применяемость по автомобильным маркам. Оснащается гальванической развязкой измерительных цепей и шины USB.

Преимущества осциллоскопа по сравнению с USB Autoscope III

- Интегрированный адаптер зажигания
- Встроенный блок питания 12В
- Повышение качества разъемов и кабелей

Режимы работы прибора

- Аналоговый осциллограф
- Цифровой анализатор
- Диагностика системы зажигания
- График разрежения
- Диагностика системы газораспределения
- Установка угла опережения зажигания
- Определение временных параметров сигнала
- Измерение относительного расхода топлива
- Автоматический анализ осциллограмм

Режим аналогового осциллографа

- Количество аналоговых входов: 8
- Количество каналов осциллографа: 1, 2, 4, 8 (по выбору).
- Разрешение АЦП: 12 бит
- Диапазон измеряемого напряжения: ±6 / 30 V - 1-4й аналоговые входа, ±60 / 300 V - 5-6й аналоговый вход, 1-4й аналоговые входа при использовании внешних входных делителей напряжения 1:10, ±6 V - 7-8й аналоговые входа.

Максимальная частота оцифровки на канал

- в 1-но канальном режиме: 12,5 MHz;
- в 2-х канальном режиме - 5,0 MHz;
- в 4-х канальном режиме - 2,5 MHz;
- в 8-ми канальном режиме - 1,25 MHz.

- Режим оцифровки: Непрерывный поток
- Входное сопротивление: 1 M?
- Дополнительные возможности: Свободное переключение входных каналов (возможность подключения канала осциллографа к любому из физических входов "налету")

Режим цифрового анализатора

- Количество входов цифрового анализатора: 9
- Диапазон входного напряжения для цифрового анализатора: 0…5,5V
- Режимы: 2-х, 4-х, 8-и канальный анализатор

Максимальная частота оцифровки на канал

- в 2-х канальном режиме - 100 MHz
- в 4-х канальном режиме - 50 MHz
- в 8-ми канальном режиме - 25 MHz.
- входное сопротивление: 10 k?. > 1 M? при напряжениях (0…5 V), 510 ? при выходе за диапазон
- максимальный обеспечиваемый со стороны устройства поток данных 25MB/s
- ток потребления рабочий режим: не более 350mA
- режим ожидания: не более 60mA

Прибор обеспечивает непрерывный режим оцифровки и передачи данных в компьютер. USB Autoscope IV работает под управлением программы USB Осциллограф.

Параметры ПО USB Осциллограф

- Основные возможности: режим отображения + запись + измерения в реальном масштабе времени одновременно
- Количество каналов аналогового осциллографа: по выбору 1, 2, 4, (8)

Параметры развертки для режима аналогового осциллографа

- 1-но канальный режим - 2 ?S / Div. - 1 S / Div.;
- 2-х канальный режим - 5 ?S / Div. - 1 S / Div.;
- 4-х канальный режим - 10 ?S / Div. - 1 S / Div.;
- 8-ми канальный режим - 20 ?S / Div. - 1 S / Div. с шагом 1-2-5.

Параметры развёртки для режима цифрового анализатора

- 2-х канальный режим - 0,2 ?S / Div. - 0,2 S / Div.;
- 4-х канальный режим - 0,5 ?S / Div. - 0,5 S / Div.;
- 8-ми канальный режим - 1 ?S / Div. - 1 S / Div. с шагом 1-2-5.

Параметры детализации по напряжению (только для режима аналогового осциллографа)

- для диапазона входных напряжений ± 6 / 30 V
50 mV / Div. - 5 V / Div.;
- для диапазона входных напряжений ± 60 / 300 V
0,5 V / Div. - 50 V / Div.;
- при использовании ёмкостного датчика
500 V / Div. - 50 kV / Div.
- Синхронизация в режиме аналогового осциллографа:по любому каналу, фронт, уровень, порог по уровню, порог по времени
- Количество каналов цифрового анализатора: по выбору 2, 4, 8
- Параметры развертки для режима цифрового анализатора
2-х канальный режим
- 0,2мкс/дел. - 0,2с/дел.;
4-х канальный режим
- 0,5мкс/дел. - 0,5с/дел.;
8-ми канальный режим
- 1мкс/дел. - 1с/дел.
- Синхронизация в режиме цифрового анализатора: по любому каналу, фронт

Минимальное время записи (при условии наличия свободного дискового пространства) режим аналогового осциллографа

1-но канальный режим (12,5MHz)
- 170 сек;
2-х и 4-х канальный режим (10MHz)
- 240 сек;
режим цифрового анализатора
- 85 сек.
С уменьшением частоты дискретизации время записи увеличивается в пропорциональное количество раз
- Максимальный размер файла: режим аналогового осциллографа - 3GB;
режим цифрового анализатора
- 2GB

Измерительный инструментарий

- max / min / среднее напряжение, разность напряжений, время, частота, скважность и фаза сигнала

Выходные форматы

- бинарный файл, графический файл в формате *.jpg, получение жёсткой копии осциллограммы при помощи печати

Дополнительные возможности

- Поддержка внешних встраиваемых программных модулей PlugIn для выполнения специфических тестов.
- Возможность создания пользовательских настроек для часто используемых режимов.
- Функция отображения значения измеряемой физической величины.
- С целью автоматизации анализа осциллограмм, встроена функция выполнения программой анализа осциллограмм по внешнему алгоритму, записанному в файлах скриптов анализатора.
- Возможность компрессии / декомпрессии "налету" при сохранении / чтении файла.
- Простейшие функции редактирования бинарного файла

Дополнительные возможности ПО USB Осциллограф

- Мониторинг измерение и запись оцифрованного сигнала одновременно.
- Полное или частичное сохранение фрагмента сигнала в виде бинарного или графического файла или распечатан на принтер через встроенный USB разъем.
- Добавления временных маркеров с комментариями.
- Для автоматического анализа сигнала предусмотрена поддержка скриптов пользователя на базе VBScript или Jscript.
- Пользовательский скрипт может маркировать осциллограмму, формировать текстовые или графические отчеты по результатам анализа.
- Встроенные скрипты для анализа сигналов по RS232, PS/2, I2C, SPI спецификациям.
- Конструктор скрипта для анализа сигналов.

Технические характеристики

- Тестовое напряжение изоляции 3 kV в течение 1 минуты.
- Ёмкость изоляции не выше 70 pF.
- Сопротивление изоляции не менее 10 G?
