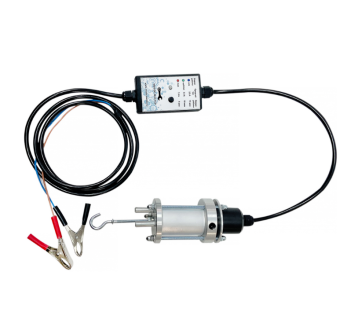

Дымогенератор ГД-01 (без манометра)

Генератор дыма ГД-01, предназначен для эффективного поиска не герметичностей в следующих узлах двигателя: системы впуска воздуха, системы выпуска, системы охлаждения  и других систем не допускающих утечек, а также для нахождения не герметичности оптики и проколов шин. Густой и белый дым, подаваемый в место предполагаемых утечек и не плотностей, под небольшим давлением в 0,2-0,5 Bar, позволяет с минимальными затратами времени выявить не плотности, которые любым другим способом выявить зачастую невозможно.
                                                        Характеристики

Напряжение питания:                       12В
Ток потребления:                               4 А
Производительность:                        10-15 л/мин
Время непрерывной работы свечи:  не более 5 мин


Порядок работы

   При тестировании системы впуска, генератор дыма подвешивается в любом удобном месте, вблизи места предполагаемых утечек и не герметичностей. Входной штуцер соединяется с источником сжатого воздуха, через прилагаемый в комплекте дроссель-переходник.
  Выходной штуцер генератора, с помощью прилагаемого силиконового шланга, соединяется с впускным коллектором двигателя. Входное отверстие впускного тракта (обычно это резиновая, гофрированная труба) глушится подходящим по диаметру предметом.
   В генератор подается сжатый воздух под давлением примерно 1-2 Bar, клеммы питания блока электронного регулятора мощности подключаются к соответствующим клеммам АКБ. Ручка регулятора ставится в положение "max", как только из выходного штуцера генератора пошел густой дым, ручка регулятора переводится в положение "optimal" или "min". Примерно за две минуты внутренний объем двигателя наполняется дымом и в случае наличия не плотностей, он начинает выходить наружу.

Электронный регулятор мощности, специально разработан для плавного пуска и поддержания оптимального режима работы свечи накала модуля-испарителя. Его использование позволяет значительно продлить срок эксплуатации свечи.  Кроме того, переменный резистор, позволяет настроить оптимальный режим работы в зависимости от используемого источника питания. Например, при питании  от бортовой сети при заведенном двигателе, или от зарядного устройства, рекомендуется устанавливать регулятор в зоне "min". При питании от нормально заряженного аккумулятора, регулировку необходимо устанавливать в зоне "optimal", при подключении к разряженному аккумулятору, или источнику с питанием менее 12 В (но не менее 9 В.) рекомендуется делать установку ручки регулятора в зоне "max".

   Примечание: Свеча накала - инерционный элемент и регулировать интенсивность дыма путем изменения положения ручки практически невозможно.  Регулировка используется для согласования с источником питания.

   Устройство запитывается от штатной АКБ автомобиля или источника постоянного напряжения 11-15В и мощностью 5А.

   Источником сжатого воздуха может быть гаражный компрессор или компрессор для накачки шин, запасное колесо автомобиля.

   Модуль-испаритель заправляется любым жидким минеральным маслом,  30 мл достаточно для тестирования 5-10 автомобилей.
