Есть возможность приобретения в кредит на очень выгодных условиях!

«АВТОАС-КАРГО» - специализированный компьютерный сканер для грузовых автомобилей, автобусов и спецтехники КАМАЗ, МАЗ, ГАЗ, ПАЗ, КАвЗ, ЛиАЗ, УРАЛ, КрАЗ, ЗИЛ, НефАЗ, МЗКТ, Hyundai.

«АВТОАС-КАРГО» поддерживает:

Диагностику двигателей:

• Cummins 4ISBe, 6ISBe Евро-3 c ЭБУ CM2150C;
• Cummins 4ISBe, 6ISBe Евро-4 c ЭБУ CM2150E;
• Cummins ISB6.7 Евро-5 c ЭБУ CM2880;
• Cummins ISF 2.8, ISF 3.8 Евро-3 c ЭБУ CM2220;
• Cummins ISF 2.8, ISF 3.8 Евро-4 c ЭБУ CM2220;
• Cummins ISF 2.8 Евро-5 c ЭБУ CM2220;
• Hyundai D4BH Eвро-3 сЭБУ ZEXEL; NEW!
• Hyundai D4CB Eвро-3/Eвро-4 сЭБУ BOSCH; NEW!
• Hyundai D4DD CRDI Eвро-3 сЭБУ DENSO; NEW!
• Hyundai D4GA CRDI Eвро-4 сЭБУ DENSO; NEW!
• Hyundai D6GA CRDI Eвро-4 сЭБУ DENSO; NEW!
• Isuzu 4HV1-CNG;NEW!
• Mercedes Benz OM457LA Евро-5 c ЭБУ MR2 и модуль адаптаций ADM3;
• Mercedes Benz OM501LA Евро-4 c ЭБУ MR;
• ЗМЗ-5245.10 ГБО Евро-4/Евро-5 с ЭБУ Микас 12.48;
• Камаз 740 Евро-3 с ЭБУ BOSCH MS 6.1;
• Камаз 740 Евро-4/Евро-5 с ЭБУ BOSCH EDC7UC31;
• Камаз 740 Евро-5 с ЭБУ BOSCH EDC7UC31;
• Камаз 820 Евро-4/Евро-5 с ЭБУ М20.21;
• ММЗ Д-245 Евро-3 с ЭБУ BOSCH EDC7UC31;
• ММЗ Д-245 Евро-4 с ЭБУ BOSCH EDC7UC31 и с ЭБУ BOSCH EDC17CV54;
• УМЗ А274 (EvoTech 2.7) Евро-4 с ЭБУ Микас 12;
• УМЗ А2755 (EvoTech 2.7) ГБО Евро-5 с ЭБУ Микас 12
• ЯМЗ 650.10 Евро-3 (Renault) с ЭБУ BOSCH EDC7UC31;
• ЯМЗ 651 Евро-4 с ЭБУ BOSCH EDC7UC31;
• ЯМЗ 652 Евро-4 с ЭБУ BOSCH EDC7UC31;
• ЯМЗ 653 Евро-5 с ЭБУ BOSCH EDC7UC31;
• ЯМЗ 656 Евро-3, ЯМЗ 658 Евро-3 с ЭБУ Элара 50.3763 и с ЭБУ M230.E3;
• ЯМЗ 656 Евро-4, ЯМЗ 658 Евро-4 с ЭБУ M240;
• ЯМЗ 534 Евро-4, ЯМЗ 536 Евро-4 с ЭБУ BOSCH EDC7UC31;
• ЯМЗ 534 Евро-5 с ЭБУ BOSCH EDC17CV44 (EDC17CV54);
• ЯМЗ 534 Евро-5 с ЭБУ М240;
• ЯМЗ 236 Евро-3, ЯМЗ 238 Евро-3 с ЭБУ M230.E3;

 Диагностику ABS/EBS/ECAS:

• WABCO ABS-E;
• WABCO ABS-D;
• WABCO EBS3;
• WABCO ECAS 6x2; NEW!
• Knorr-Bremse ABS 6
• Экран АБС/ПБС АДЮИ.453633.016-04 NEW!

Диагностику компонентов систем нейтрализации ОГ:

• SCR Emitec (КамазЕ4/Е5);
• Датчик NOx WG1034121032

Дополнительные возможности:

• Диагностика по универсальному протоколу OBD-II/EOBD: K/L-Line (ISO 9141-2, ISO 14230-4), CAN (ISO 15765-4);
• Универсальная диагностика по стандартному протоколу J1939; NEW!
• Режим универсального K-Line адаптера. Для использования «АВТОАС-КАРГО» с программами сторонних производителей, например «OpenBox», работающих с универсальными K-Line адаптерами;
• RP1210 CAN (опционально). Для работы с программами сторонних производителей, например «Cummins INSITE», «Cummins Calterm III», использующих протокол RP1210.

«АВТОАС-КАРГО» работает совместно с адаптером «ECU-Link 3» под управлением персонального компьютера, ноутбука или планшета, оснащенного USB-портом и/или беспроводным модулем Bluetooth c OC Windows XP/7/8/10 (32-х и 64-ех разрядных версий).

«АВТОАС-КАРГО» предназначен для СТО, автохозяйств, владельцев ТС.

Таблица поддерживаемых ABS/EBS/ECAS

* - Программные модули обновлений «АВТОАС-КАРГО» указанных в столбце версий обеспечивают диагностику соответствующих систем (двигателей, ABS и т.д.).


Таблица поддерживаемых компонентов систем нейтрализации ОГ

* - Программные модули обновлений «АВТОАС-КАРГО» указанных в столбце версий обеспечивают диагностику соответствующих систем (двигателей, ABS и т.д.).


Таблица дополнительных функций

* - Программные модули обновлений «АВТОАС-КАРГО» указанных в столбце версий обеспечивают работу соответствующей функции.

Основные режимы работы программы-сканера «АВТОАС-КАРГО»

Выбор диагностируемого двигателя/системы со справкой по особенностям подключения и диагностики выбранной системы.

Выбор диагностируемого двигателя/системы

Считывание, расшифровка и стирание кодов неисправностей - в этом режиме осуществляется считывание и обнуление кодов неисправностей (ошибок) регистрируемых ЭБУ диагностируемой системы. На экран выводятся цифровые коды ошибок, статус обнаруженных ошибок (текущие, периодические) и их расшифровка.

Пример считывания кодов неисправностей, двигатель Д-245 E3, ЭБУ EDC7UC31

Пример считывания кодов неисправностей, двигатель Cummins 6ISBe, ЭБУ CM2150C

Контроль параметров - отображение параметров работы диагностируемой системы в режиме реального времени. Программа позволяет просматривать параметры в цифровом и графическом виде все сразу, группами или только выбранные. Поддерживается добавление пользователем новых групп параметров.

Режим отображения параметров "Список"

Режим отображения параметров "Графики"

Режим отображения параметров "Таблица"

Управление ИМ - управление исполнительными механизмами диагностируемой системы для проверки их работоспособности или адаптации. В режиме управления исполнительными механизмами экран программы разделен на 2 части. Слева выводится список доступных ИМ, справа - управление выбранным ИМ и вспомогательная информация, включая условия, которые необходимо соблюдать для управления выбранным ИМ.

Пример управления ИМ, двигатель ЯМЗ-651, ЭБУ EDC7UC31

Пример управления ИМ, двигатель ЯМЗ-536, ЭБУ EDC7UC31

Режим "Спец. функции" предназначен для выполнения специальных функций для выбранной диагностируемой системы: адаптации, сброс адаптаций, перекодировки и т.д. В режиме выполнения специальных функций экран программы разделен на 3 части. Слева выводится список доступных функций, справа - подробная информация по выбранной функции, условия выполнения, кнопки запуска и прерывания выполнения выбранной функции. В нижней части экрана выводится текстовая информация непосредственно процесса выполнения выбранной функции, включая результат выполнения.

Адаптация редукционного клапана регулирования давления в рейле,
двигатель ЯМЗ-650.10, ЭБУ EDC7UC31

Просмотр идентификационных данных ЭБУ - режим считывания сведений об ЭБУ диагностируемой системы (заводской номер ЭБУ, версия прошивки и т.д.)

Пример считывания идентификационных данных, двигатель Д-245 E3, ЭБУ EDC7UC31

Описание адаптера «ECU-Link 3»

Для подключения компьютера с программой «АВТОАС-КАРГО» к диагностическому разъему автомобиля используется адаптер «ECU-Link 3».

Адаптер «ECU-Link 3» выполнен в пластмассовом корпусе с логотипом ACELab. На корпусе расположены 2-а светодиодных индикатора “POWER” (питание) и “STATE” (адаптер готов к работе + обмен данными ), разъем USB (тип В) и разъем типа DВ15 для подключения диагностических кабелей.

Адаптер «ECU Link 3» подключается к компьютеру через порт USB или по беспроводному соединению Bluetooth. Использование в адаптере беспроводного (до 10 метров) соединения Bluetooth особенно удобно при диагностике двигателей грузовых автомобилей, так как позволяет разместить компьютер с программой в любом удобном месте.

При подключении «ECU Link 3» к компьютеру по USB питание адаптера производится от USB порта (+5В). При подключении «ECU Link 3» к компьютеру по Bluetooth питание адаптера производится от диагностического разъема автомобиля (+7В...+36В).

Адаптер «ECU Link 3» может использоваться как универсальный USB K-Line адаптер для работы с программами сторонних производителей, например «OpenBox», а также (опционально) как адаптер RP1210 (CAN) для работы с программами «Cummins INSITE», «Cummins Calterm III».

Основные технические характеристики адаптера «ECU-Link 3»:

• габариты — 100 х 60 х 30 мм
• вес — 200 г
• питание адаптера — от диагностического разъема автомобиля (+7В...+36В) или от USB порта компьютера (+5В)
• потребляемый ток — не более 100 мА при напряжении питания +12В
• рабочая температура от - 40 до +80 град. С
• поддерживаемые автомобильные интерфейсы — CANbus (High Speed 250/500 Kбит/сек), K/L-Line (12/24В)
• интерфейсы для подключения к компьютеру — USB, Bluetooth (Class 2, до 10м)
• встроенная система измерения бортового напряжения автомобиля - +7В...+36В
• встроенная защита от переполюсовки и перенапряжения свыше +36В
• встроенная защита от короткого замыкания и перенапряжения (выше +36В) по линиям K/L-Line
• защита линий K и L адаптера от замыканий на +АКБ автомобиля
• защита линий CAN H и CAN L адаптера от замыканий на массу и +АКБ автомобиля
• защита линий K и L адаптера ESD до 2 кВ
• защита линий CAN H и CAN L адаптера ESD до 6 кВ
• защита обмена данных на CAN шине автомобиля при обрыве или замыкании одной из линий CAN H или CAN L адаптера.

Требования к компьютеру

Минимальные:

• Операционная система Windows XP
• Оперативная память 512 Мб
• USB-порт (Host, тип A)

Рекомендуемые:

• Операционная система Windows XP/7/8/10 (32-х или 64-х разрядные)
• Оперативная память 2 Гб
• CD/DVD привод для инсталляции ПО
• USB-порт (Host, тип A)
• Bluetooth

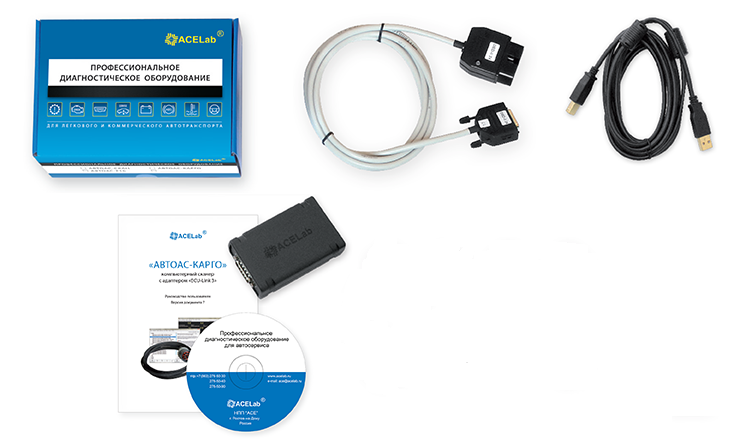

Комплект поставки «АВТОАС-КАРГО» (комплект 2022)

• Адаптер «ECU-Link 3» - 1шт.
• Кабель диагностический «OBD-II 24», 2м - 1шт
• Кабель USB, 3м. – 1шт.
• CD-диск инсталляционный — 1шт.
• Руководство пользователя - 1шт.
• Гарантийный талон - 1шт.
• Транспортная картонная упаковка — 1шт.

Комплект поставки "АВТОАС-КАРГО"

Дополнительные опции «АВТОАС-КАРГО»

• Кабель "WABCO (ISO9141)".
  Предназначен для подключения к круглому 16-контактному диагностическому разъему ABS автомобилей МАЗ, КАМАЗ и др.
• Переходник "DB15-9KLine".
  Предназначен для диагностики ABS на автомобилях КАМАЗ с выводом диагностической линии K-Line ABS на 9-ый контакт разъема OBD-II.
• Переходник "DB15-1KLine".
  Предназначен для диагностики ABS или ECAS на автомобилях КАМАЗ с выводом диагностической линии K-Line ABS или ECAS на 1-ый контакт разъема OBD-II.
• Переходник "DB15-KMZ EBS3".
  Предназначен для диагностики EBS3 на автомобилях КАМАЗ 5490.
• Переходник "DB15-D4DD" (входит в комплект поставки "АВТОАС-КАРГО".).
  Предназначен для подключения к диагностическому разъему автомобилей HYUNDAI County, HD-65, HD-78 с дизельным двигателем D4DD CRDI Евро-3.

• Программный модуль "RP1210 (CAN)" для работы с программами других производителей, например «Cummins INSITE» и «Cummins Calterm III» предназначенных для диагностики и перепрошивки ЭБУ двигателей Cummins.
• Кабель "ECUPROG(CAN+K-Line)".
  Предназначендляподключенияадаптера «ECU-Link 3» сканера «АВТОАС-КАРГО« кЭБУ Cummins CM2220, Cummins CM2150, BOSCH EDC7UC31, BOSCH EDC17CV54/44 "настоле" длязагрузкикалибровок, перепрошивкисприменениемпрограммногообеспечениястороннихпроизводителей («Cummins INSITE», «Cummins Calterm III», «OpenBox»).
  Схема подключения к ЭБУ Cummins CM2220
  Схема подключения к ЭБУ Cummins CM2150
  Cхема подключения к ЭБУ BOSCH EDC7UC31
  Cхема подключения к ЭБУ BOSCH EDC17CV54/44

Кабель «ECUPROG(CAN+K-Line)»
