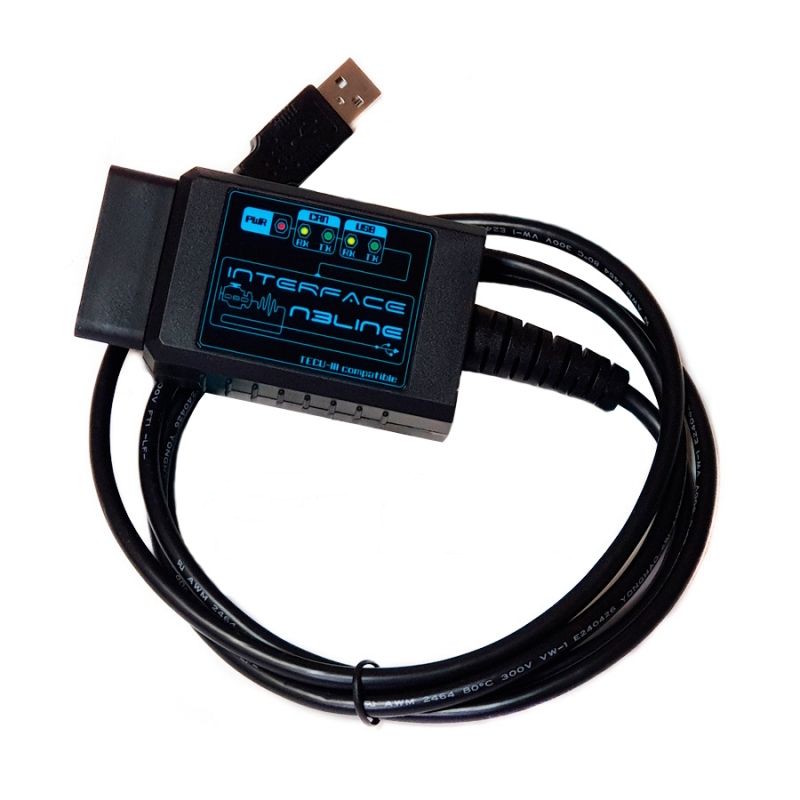

Дилерский диагностический адаптер Nissan 3Line

Nissan 3Line от N3LINE — это универсальный диагностический адаптер, объединяющий в себе функции двух устройств: VAG K+CAN Commander 1.4 и Nissan Consult-I. Он предназначен для комплексной диагностики автомобилей марок Nissan, Toyota и Honda, включая машины, использующие устаревшие протоколы обмена данными и старые типы диагностических разъемов. Адаптер оснащен печатной платой версии 1.4.

Одним из ключевых преимуществ устройства является наличие сигнала CLK, благодаря которому Nissan 3Line может выполнять диагностику автомобилей Nissan, оборудованных 14-контактной диагностической колодкой. Для этого используется специальный переходник Nissan 14PIN.

Адаптер поддерживает работу по трем типам диагностических линий:

• CAN-шина (задействованы контакты 6 и 4);
• K-линия (используется контакт 7);
• RxTx-линия (обмен данными осуществляется через контакты 12 и 13).

Рабочие режимы адаптера настраиваются с помощью сигналов RTS и DTR:

• При отключенных RTS и DTR адаптер работает по CAN-шине, имитируя поведение VAG K+CAN Commander 1.4.
• При включенном DTR и выключенном RTS активируется K-линия.
• При включенном RTS и выключенном DTR включается генератор сигнала CLK, подающегося на контакт 11, что позволяет задействовать линию RxTx.

Адаптер Nissan 3Line совместим с широким набором диагностических программ:

• ПО TECU;
• Официальная утилита Toyota Techstream;
• Программа Nissan Consult III Plus (в ограниченном режиме);
• CASCADE 0.9.4;
• Диагностическая система Honda Diagnostic System (HDS);
• Программа Scan XL;
• Утилита EvoScan;
• Программа FORScan (поддерживается только шина HS-CAN, без J1850);
• А также другие приложения, совместимые с интерфейсом Passthru (потребуется предварительная проверка).
