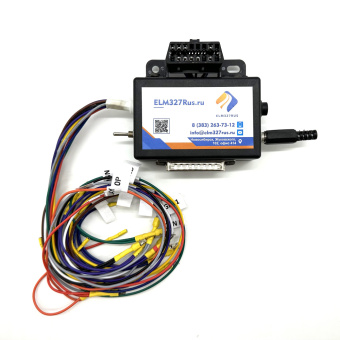

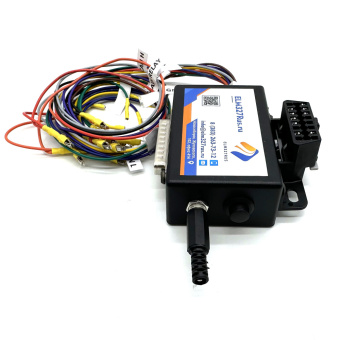

Универсальный кабель (переходник) CAN + GPT, K-line для ПАК "Загрузчик v.3" (CombiLoader)

Кабель собственного производства нашего магазина.

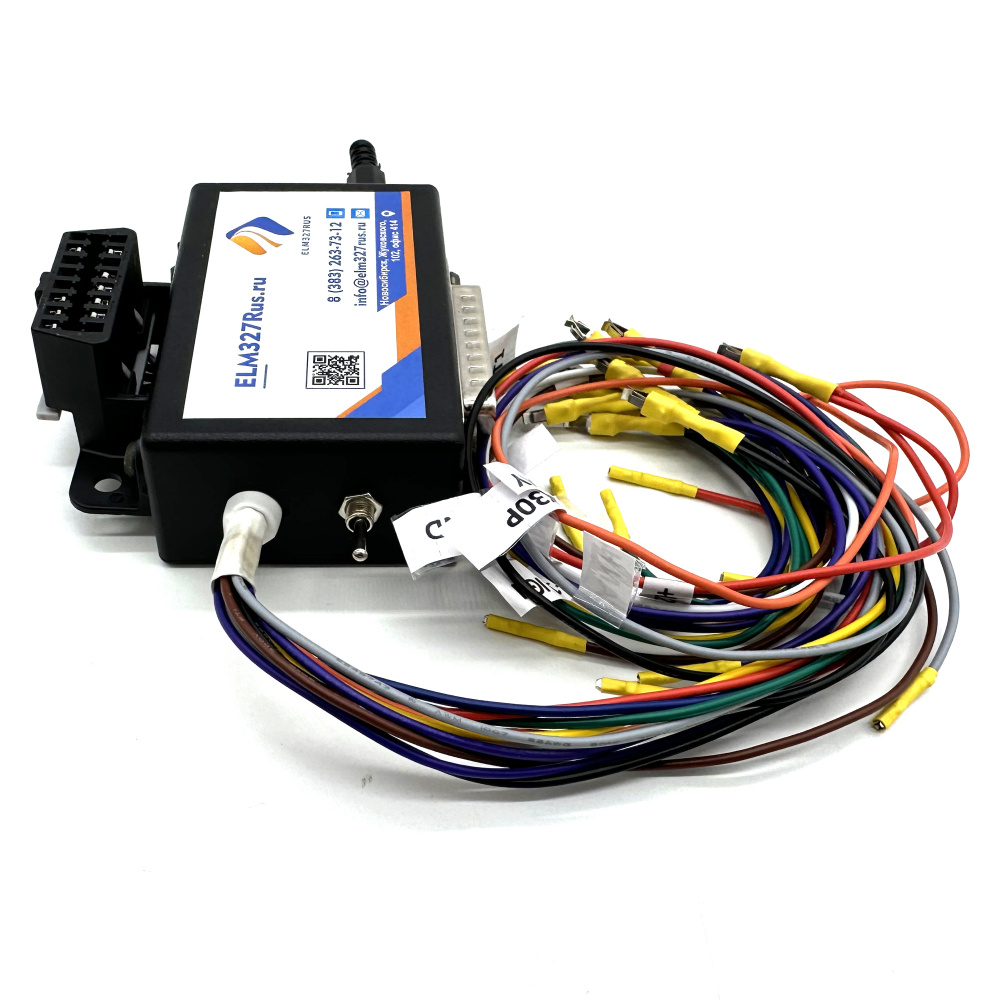

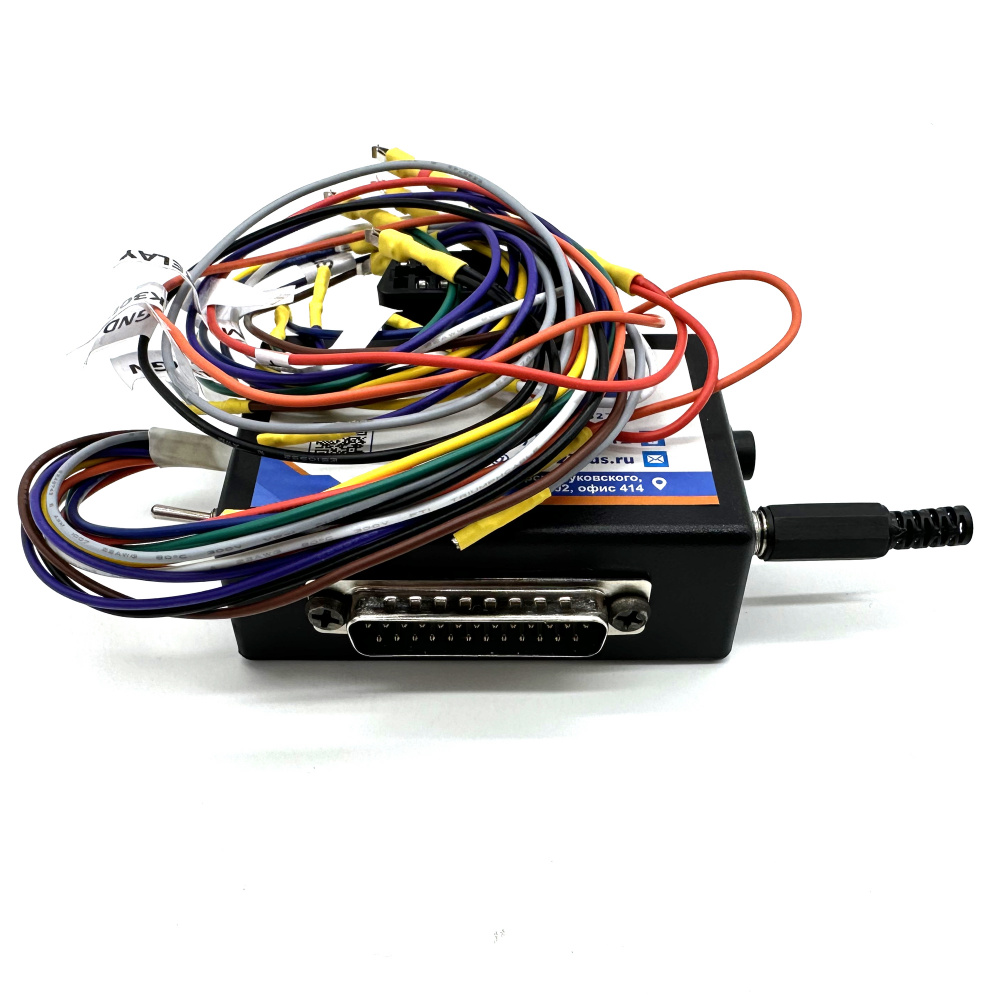

Универсальный кабель, предназначенный для подключения к ЭБУ различных автомобилей "на столе". Данный кабель может работать по K-line, CAN + GPT. Помимо проводки для прямого подключения к ЭБУ (через k-line), имеется OBD2 разъем для подключения устройств, работающих по J2534 (DiaLink, Сканматик 2 PRO). Разъём оснащён тумблером для подачи питания на устройства J2534. Второй тумблер подключает на шину CAN терминатор шины. Между CAN‑L и CAN‑H установлен резистор 120 Ом.

Кабель питания выполнен с зажимами типа "крокодил" для подключения к лабораторному блоку (к примеру, Wanptek KPS305D).

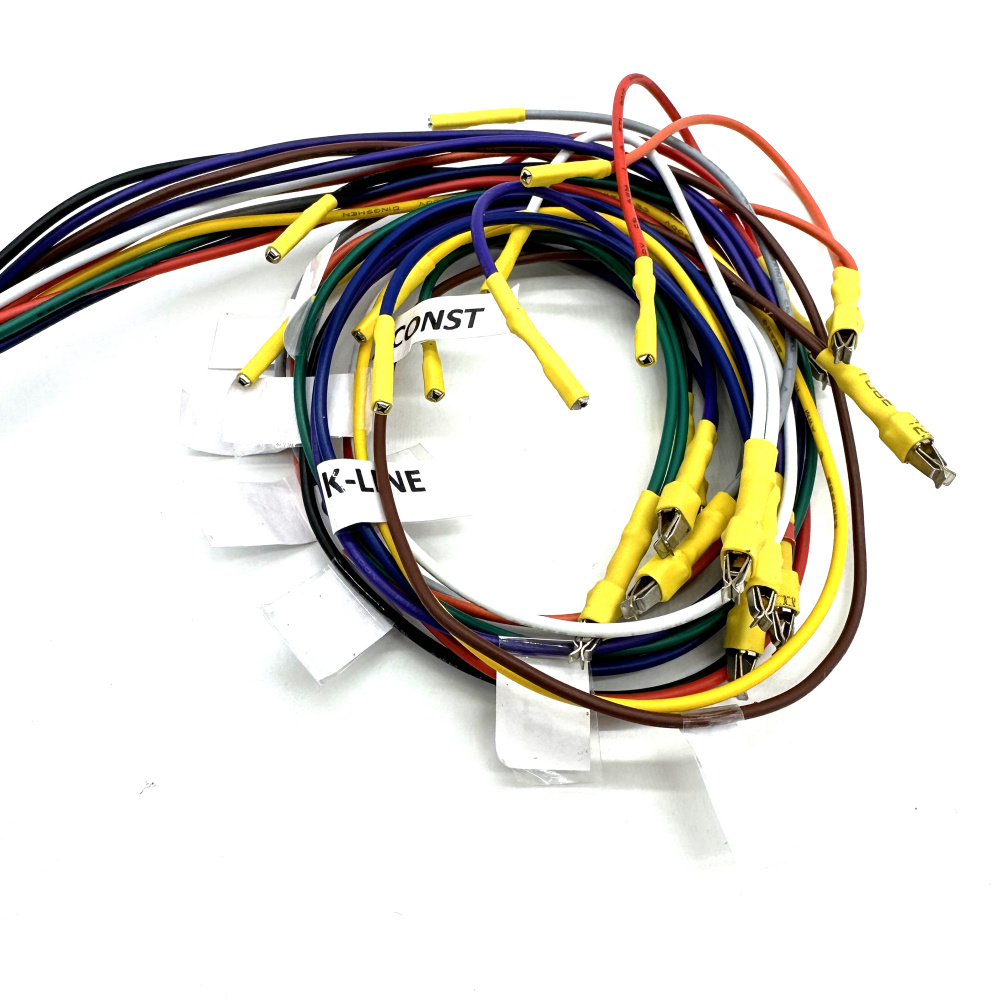

Провода коммуникации имеют по 2 типа контактов: игольчатый (такие контакты используются, к примеру, в 81-контактных разъемах ЭБУ), также широкий (например, в 55-контактных разъемах ЭБУ). Каждый провод имеет стикер с маркировкой.

Распиновка переходника:

Обзор переходника:
