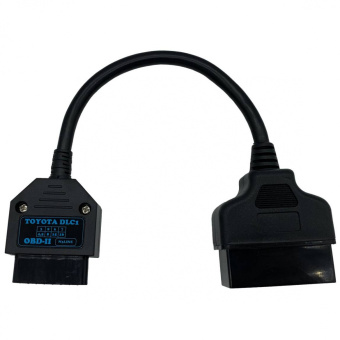

Переходник Toyota DLC1 используется для подключения адаптера Nissan 3 Line к старым автомобилям Toyota c диагностическим разъемом DLC1 (17 или 22 pin).
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Отзывы о товаре
- Задать вопрос
-
Переходник Toyota DLC1 используется для подключения адаптера Nissan 3 Line к старым автомобилям Toyota c диагностическим разъемом DLC1.
Разъём может иметь один из двух видов. В первом примере разъём устанавливался на автомобилях до 1990 года (17 pin), во втором начиная 1990 года (22 pin):
Как видно на изображении, распиновки разъемов схожи, но с одним отличием - после 1990 года производитель добавил в разъём новые пины. При необходимости данный переходник можно подключить к разъему 17 pin. Распиновку можно представить в виде следующей таблицы:
№ контакта Сигнал Назначение 1 Fp Питание бензонасоса 2 W Выдача блинк-кодов ECU двигателя (лампа "Check") 3 E1 Общий (масса) 4 CC0 Напряжение диагностики 1-го датчика кислорода 5 TE1 Активация выдачи блинк-кодов ECU двигателя на W 6 TE2 Активация выдачи информации по протоколу Toyota 123bps на VF 7 +B + Напряжения бортовой сети 8 VF Выдача информации по протоколу Toyota 123bps 9 VF2 ? 10 OX1 Напряжение на 1-ом датчике кислорода 11 OX2 Напряжение на 2-ом датчике кислорода 12 AB Выдача блинк-кодов ECU SRS (лампа "SRS") 13 Op1 Выдача блинк-кодов иммобилайзера 14 CC2 Напряжение диагностики 2-го датчика кислорода 15 TC Активация выдачи блинк-кодов дополнительных ECU (кроме двигателя) 16 TS Активация выдачи блинк-кодов датчиков скорости ABS and Traction Control System 17 TT Выдача диагностической информации трансмиссии 18 Op4 Опциональный контакт с различным назначением 19 Op2 K-линия диагностики 20 Op3 L-линия диагностики 21 Wa Выдача блинк-кодов ECU ABS (лампа "ABS"). При диагностике - снять перемычку Wa-Wb 22 Wb В рабочем режиме установлена перемычка Wa-Wb Распиновка данного переходника имеет следующий вид:
Распиновка в виде таблицы:
Переходник Toyota DLC1 OBDII для адаптера Nissan 3 Line по доступной цене ✔ в интернет-магазине «ELM327rus». ✈ Заказывайте с доставкой в Новосибирск и по всему миру.Toyota DLC1 OBD-II Сигнал Назначение 3 4,5 E1 Общий (масса) 6 15 TE2 Активация выдачи информации по протоколу Toyota 123bps на VF 7 16 +B + Напряжения бортовой сети 8 8 VF Выдача информации по протоколу Toyota 123bps -
