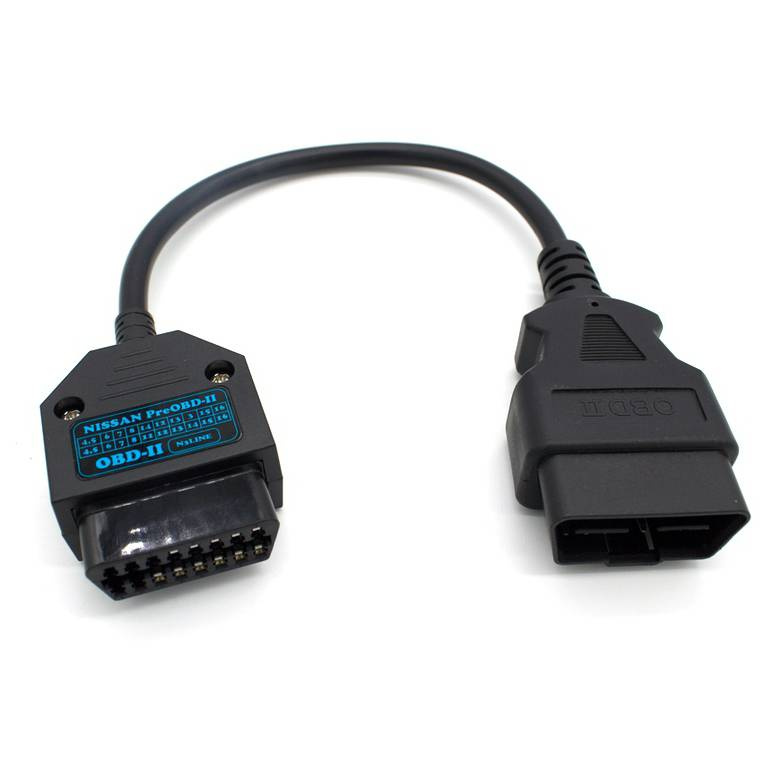

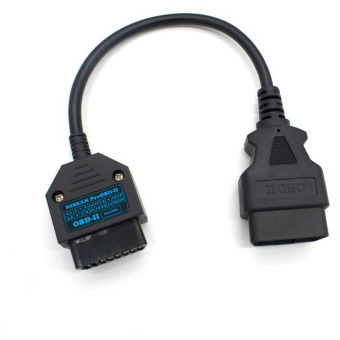

Переходник Nissan preOBDII используется для подключения адаптера Nissan 3 Line к автомобилям Nissan, у которых уже установлена колодка OBDII, но протокол диагностики по прежнему DDL. Либо у которых CAN-шина автомобиля выведена на нестандартные контакты (6,3).
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Отзывы о товаре
- Задать вопрос
-
Переходник Nissan preOBDII используется для подключения адаптера Nissan 3 Line к автомобилям Nissan, у которых уже установлена колодка OBDII, но протокол диагностики по прежнему DDL. Либо у которых CAN-шина автомобиля выведена на нестандартные контакты (6,3).
В первом случае основным признаком определения таких автомобилей NISSAN - это наличие 14-го контакта разъема OBDII при отсутствии контакта 6:
Во втором случае отсутствует контакт 14 при присутствующих контактах 6 и 3. Колодка OBD2 автомобиля в данном случае имеет следующий вид:
Схема переходника Nissan preOBDII для адаптера Nissan 3 Line с распиновкой:
Распиновка переходника в виде таблицы:
Переходник Nissan preOBDII для адаптера Nissan 3 Line по доступной цене ✔ в интернет-магазине «ELM327rus». ✈ Заказывайте с доставкой в Новосибирск и по всему миру.OBD-II (розетка) OBD-II (вилка) Сигнал Назначение 4,5 4,5 GND Общий (масса) 6 6 CAN-H CAN High линия диагностики 7 7 K-LINE K линия диагностики 8 8 IGN + Напряжения зажигания 11 14 CLK DDL. Сигнал синхронизации 153,6кГц 12 12 RX DDL. Прием данных от авто 13 13 TX DDL. Передача данных в авто 14 3 CAN-L CAN Low линия диагностики 15 15 L-LINE L линия диагностики 16 16 VBAT +Напряжения на аккумуляторной батареи авто -
