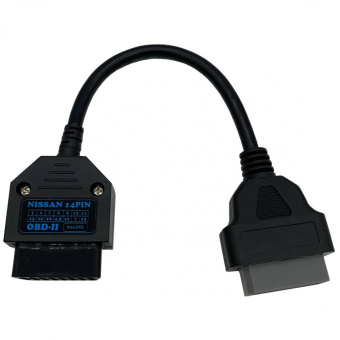

Переходник Nissan 14PIN используется для подключения адаптера Nissan 3 Line к автомобилям Nissan, у которых установлена 14-контактная диагностическая колодка.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Отзывы о товаре
- Задать вопрос
-
Переходник Nissan preOBDII используется для подключения адаптера Nissan 3 Line к автомобилям Nissan, у которых установлена 14-контактная диагностическая колодка.
Разъём имеет следующий вид:
Распиновка разъема Nissan 14PIN следующая:
№ контакта Сигнал Назначение 1 RX Прием данных в ECU 2 TX Передача данных от ECU 3 - 4 ABS/TCS DIAG L Активация блинк-режима ECU ABS/TCS на лампе "ABS" 5 - 6 CHK Активация блинк-режима ECU двигателя на лампе "Check" 7 IGN + бортового напряжения, при включении зажигания 8 GND Общий 9 CLK Вход для сигнала синхронизации 153,6кГц 10 SP 11 PS Вывод клапана системы гидроусилителя руля (либо вывод от SRS) 12 SC0 Активация спец-режима ECU ABS/TCS 13 SC1 Активация обмена данными с ECU ABS 14 DT Обмен данными с ECU ABS Для интерфейса N3LINE переходник OBD-II - Nissan 14PIN имеет следующую распиновку:
Nissan 14PIN OBD-II Сигнал Назначение 1 13 RX Прием данных в ECU 2 12 TX Передача данных от ECU 7 16 IGN + бортового напряжения, при включении зажигания 8 4,5 GND Общий 9 11 CLK Вход для сигнала синхронизации 153,6кГц 13 7 SC1 Активация обмена данными с ECU ABS 14 15 DT Обмен данными с ECU ABS Переходник OBD-II - Nissan 14PIN для оригинальных интерфейсов от NISSAN (VI и VI2) имеют немного другую распиновку:
Переходник Nissan 14PIN OBD2 для адаптера Nissan 3 Line по доступной цене ✔ в интернет-магазине «ELM327rus». ✈ Заказывайте с доставкой в Новосибирск и по всему миру.Nissan 14PIN OBD-II Сигнал Назначение 1 13 RX Прием данных в ECU 2 12 TX Передача данных от ECU 7 8 IGN + бортового напряжения, при включении зажигания 8 4,5 GND Общий 9 14 CLK Вход для сигнала синхронизации 153,6кГц 13 7 SC1 Активация обмена данными с ECU ABS 14 15 DT Обмен данными с ECU ABS -
