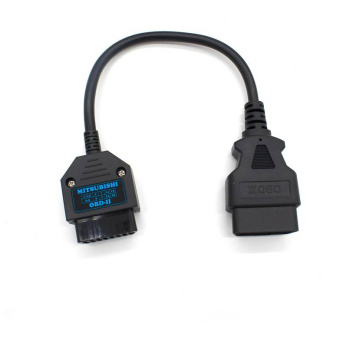

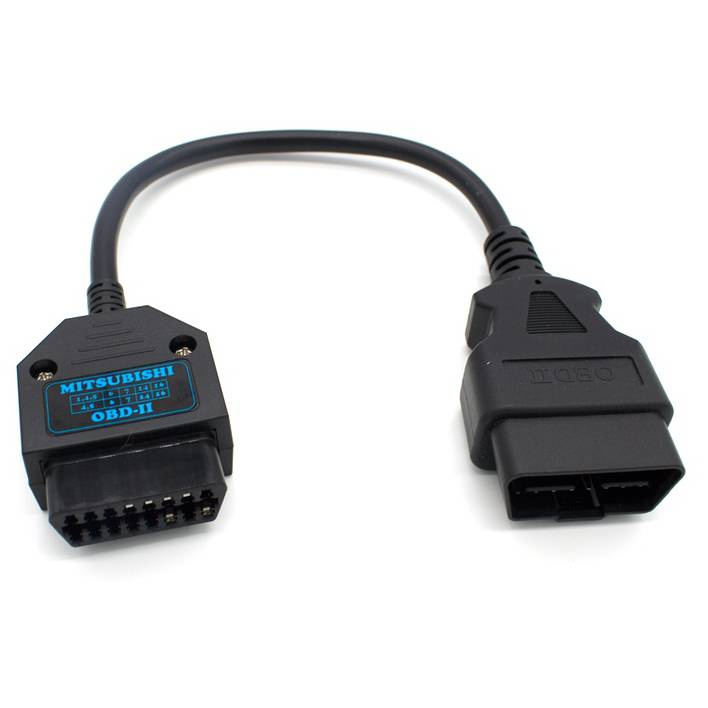

Переходник MITSUBISHI используется для подключения адаптера Nissan 3 Line к автомобилям Mitsubishi, особенностью которых является необходимость замыкания контакта 1 разъема OBDII на общий (4,5) для открытия диагностических сессий с блоками управления.
Схема переходника Mitsubishi с распиновкой имеет следующий вид:
Распиновка в виде таблицы:OBDII (розетка) OBDII (вилка) Сигнал Назначение 4,5 1,4,5 GND Общий (масса) 6 6 CANH Диагностическая линия CAN High 7 7 K-LINE K линия диагностики 14 14 CANL Диагностическая линия CAN Low 16 16 VBAT +Напряжения на аккумуляторной батареи авто Также переходник подойдет для автомобилей ВАЗ, особенностью которых является наличие контакта 11 на разъеме OBDII, на который выходит питание бензонасоса. Если подключить интерфейс N3LINE к автомобилю ВАЗ напрямую и включить режим DDL (он также может включиться во время инициализации интерфейса при подключении USB-кабеля к компьютеру), то в интерфейсе сразу выгорает цепь синхронизации CLK протокола DDL, которая выведена на 11 контакт разъема OBDII. Поэтому N3LINE нужно подключать автомобилям ВАЗ через переходник, в котором 11-й вывод в обрыве. Одним из таких и является данный переходник.
