1 022 ₽/шт
В наличии
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

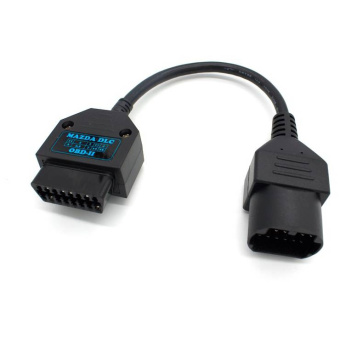

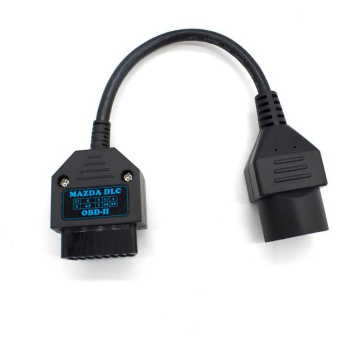

Переходник Mazda DLC используется для подключения адаптера Nissan 3 Line к автомобилям Mazda c диагностическим разъемом DLC (17 pin).
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Отзывы о товаре
- Задать вопрос
-
Переходник Mazda DLC используется для подключения адаптера Nissan 3 Line к автомобилям Mazda с разъёмом старого образца DLC (17 контактов).
Разъем Mazda DLC имеет следующий вид:
Распиновка переходника Mazda DLC для адаптера Nissan 3 Line:
Mazda DLC OBD-II Сигнал Назначение 2 7 KLN K-LINE ISO 4 16 +B + Напряжения бортовой сети 5 4,5 GND Общий (масса) 11 2 BUS+ J1850+ 17 10 BUS- J1850- Распиновка разъёма в автомобиле:
№ контакта Сигнал Назначение 1 FEN Выдача блинк-кодов ECU двигателя 2 KLN K-LINE ISO 3 TEN Активация выдачи блинк-кодов ECU двигателя на FEN 4 +B + Напряжения бортовой сети 5 GND Общий (масса) 6 FAT Выдача диагностической информации ECU АКПП 7 FBS Выдача диагностической информации ECU ABS 8 FAC Выдача диагностической информации ECU A/C 9 FWS 10 FSC Выдача диагностической информации ECU ASC Круиз-контроль 11 BUS+ J1850+ 12 TAT Активация выдачи диагностической информации ECU АКПП на FAT 13 TBS Активация выдачи диагностической информации ECU ABS на FBS 14 TAC Активация выдачи диагностической информации ECU A/C на FAC 15 TWS 16 TSC Активация выдачи диагностической информации ECU ASC на FSC 17 BUS- J1850- 18 FAB Выдача диагностической информации ECU Air Bag 19 IG- Катушка зажигания, внешний тахометр 20 GND Общий (масса) 21 TFA Рэле вентиляторов охлаждения (GND-вкл) 22 F/P Рэле бензонасоса (GND-вкл) 23 TAB Активация выдачи блинк-кодов ECU Air Bag на FAB 24 BUSA Прямой канал ECU 25 BUSB Прямой канал ECU -
