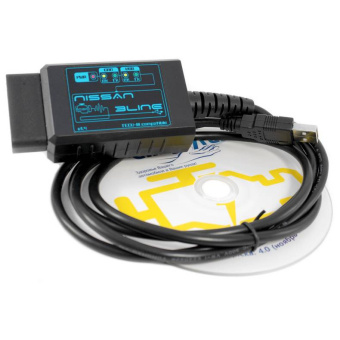

Диагностический адаптер Nissan 3 Line (N3LINE)

Nissan 3Line - диагностический адаптер, совмещающий в себе адаптеры VAG K+CAN Commander 1.4 и Nissan Consult-I. Прибор предназначен для диагностики автомобилей Nissan, Toyota, Honda, в том числе со старыми протоколами и диагностическими колодками. Версия платы - 1.4.

Благодаря наличию сигнала CLK, адаптер NISSAN 3LINE через переходник Nissan 14PIN способен провести диагностику старых автомобилей Nissan с 14PIN диагностической колодкой.

•


  Мы приготовили для вас БОНУС!

  В комплекте с прибором вы получите от нашей компании подарок - 9 Гб программного обеспечения и инструкций для работы с адаптером Nissan 3 Line (N3Line).



Сканер поддерживает работу по трём линиям:

• CAN (задействуются 6 и 4 выводы).
• K (используется 7 вывод).
• RxTx (обмен данными по 12 и 13 выводам).

Режимы работы адаптера

• Сигналы RTS и DTR отключены. В данном случае диагностика осуществляется при помощи CAN-шины и обмен данными происходит по аналогии с VAG K+CAN Commander 1.4.
• DTR включен, RTS выключен. В данном случае активной становится k-линия.
• RTS включен, DTR выключен. В данном случае запускается генератор CLK, сигнал с которого поступает на вывод 11 и активируется линия RxTx.

Адаптер NISSAN 3LINE работает со следующими программами:

• Программы TECU.
• Программа Toyota Techstream.
• Программа Nissan Consult III Plus (в ограниченном создателями режиме).
• Программа CASCADE 0.9.4 с этого сайта.
• Программа Honda Diagnostic System (HDS).
• Программа Scan XL.
• Программа EvoScan.
• Программа FORScan (только HS-CAN шина и без J1850).
• Другие программы, работающие по интерфейсу passthru (требуется проверка).

Для работы с адаптером вам также могут потребоваться переходники.

Обзор диагностического адаптера Nissan 3 Line:
