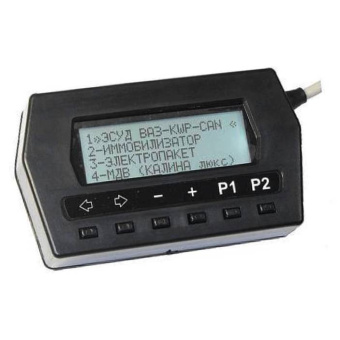

Автосканер S7000HL4 для ВАЗ

Диагностический сканер S7000HL4 предназначен для диагностики автомобилей с распределенным впрыском производства АВТОВАЗ (Рено-Ниссан), GM-АВТОВАЗ, ГАЗ и другие.

Связь сканера с автомобилем осуществляется либо по K-линии, выполненной в стандарте ISO 9141-2, либо по CAN-шине в стандарте SO 15765, либо по КL для диагностики автомобилей платформы В0 (LARGUS, LOGAN, SANDERO и др.). Поддерживает работу с автомобилями DATSUN и Веста.



Распознавание типа контроллера ЭСУД, типа интерфейса и протокола происходит в автоматическом режиме.

Поддерживаемые протоколы

• M1.5.4, M1.5.4N, М7.9.7, MP7.0, MP7.0H, ME17.9.7 “BOSCH”;
• ЯНВАРЬ-5.1, ЯНВАРЬ-5.1.1, ЯНВАРЬ-5.1.2, ЯНВАРЬ-7.2;
• VS5.1 ИТЕЛМА;
• M73, M74, M74-CAN, M75-CAN, M86 (Веста), M1797 (новая Шеви-Нива);
• М10.3, M11, M11-ет МИКАС (Газель);
• EMS-3132 РЕНО;

Поддерживаемые электронные системы автомобиля:

• Электронная система управления двигателем (ЭСУД).
• Автоматическая и роботизированная коробка передач (АКП-АМТ).
• Иммобилизатор (АПС).
• Электропакет (ЭП) и центральный блок кузовной электроники (ЦБКЭ).
• Модуль двери водителя (МДВ).
• Система управления подушками безопасности (СНПБ).
• Система отопления/кондиционирования (САУО/САУКУ).
• Усилитель руля (ЭМУР).
• Антиблокировочная система (АБС).
• Управление стеклоочистителем и освещением (БУСО).
• Запись путевых параметров (Черный ящик).

При работе с тестером необходимо учесть, что поддержка данных блоков возможна только при их наличии в диагностируемом автомобиле!

Технические характеристики:

• Тип индикатора: cимвольный, жидкокристаллический, с подсветкой.
• Число отображаемых символов: 20 х 4 строки.
• Число управляющих клавиш: 6.
• Номинальное напряжение питания, В: 12,6.
• Рабочий диапазон напряжения питания, В: 8 - 18.
• Потребляемый ток , мА, не более: 80.
• Интерфейс перепрограммирования: USB.
• Диапазон рабочих температур, о С: -20 + 70.
• Относительная влажность при 25 о С (не более), %: 95.
• Габариты прибора без кабеля, мм: 103 х 60 х 23.
• Масса прибора, кг: 0,15.

Разработчик сканера постоянно ведет работу по совершенствованию программного обеспечения. В приборе заложена возможность перепрограммирования ПО при появлении новых версий блоков управления. Процедура перепрограммирования устройства без USB входа описана в разделе Документы на сайте производителя.
